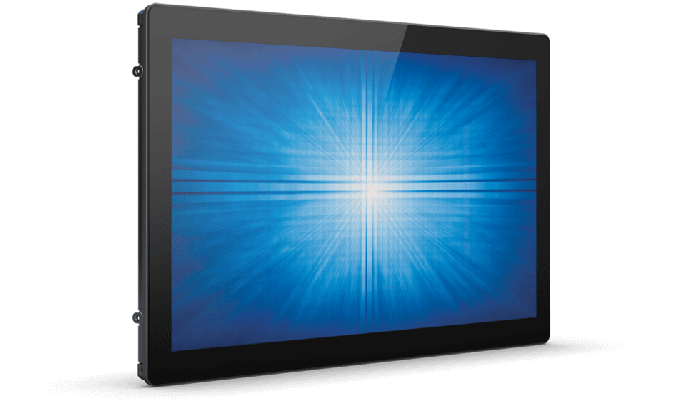

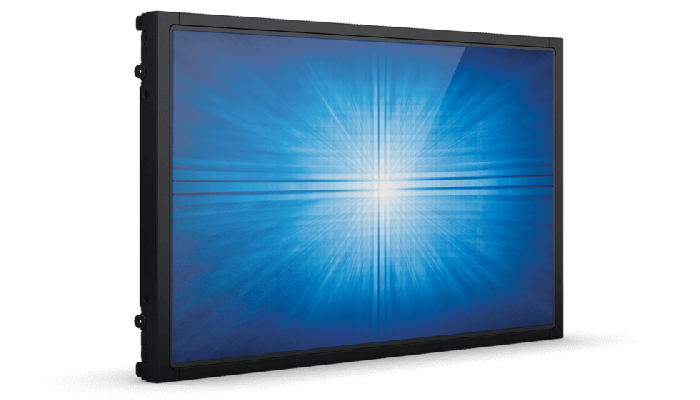

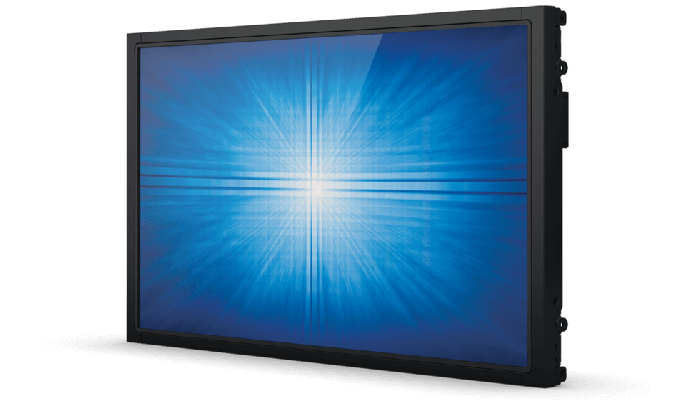

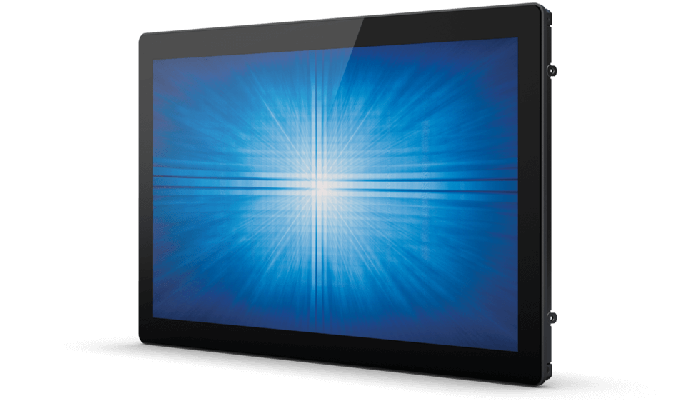

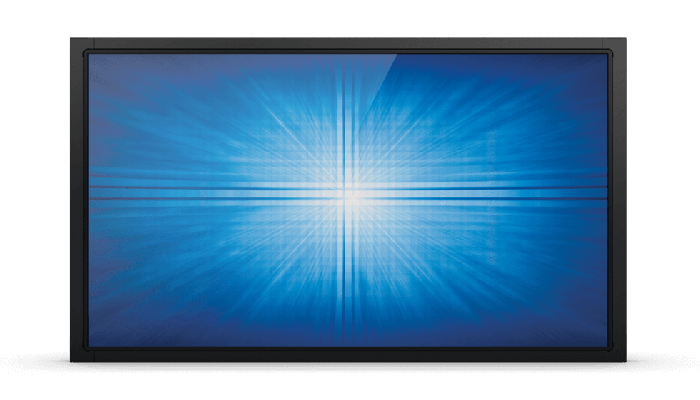

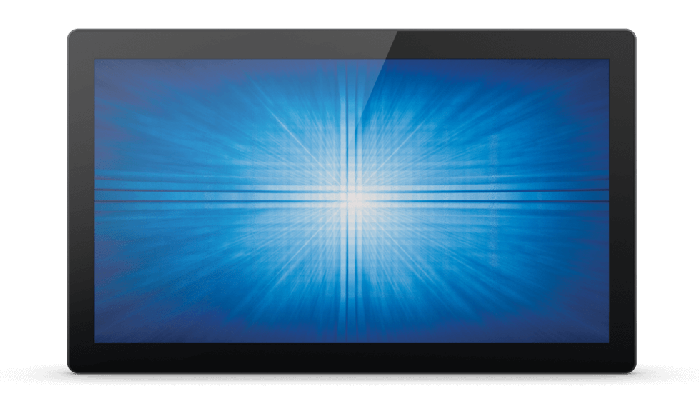

Touchscreen Open Frame 21,5" 2293L (Rev A Descontinuado)
Visão geral
A touchscreen open frame 22” Elo 2293L possui um design fino e dimensões externas estreitas devido à luz de fundo LED de última geração, que economiza energia, usando menos eletricidade para operar e gerando menos calor. Essa touchscreen compacta é projetada para toque com a comprovada experiência e confiabilidade da Elo. O 2293L fornece uma operação estável e livre de derrapagem com clareza e transmissão de luz excepcionais para respostas de toque precisas e imagens vívidas. Instantaneamente atraindo e prendendo a atenção dos usuários, o 2293L aberto é perfeito para quiosques, cassinos e entretenimento, autoatendimento de varejo e ambientes de automação industrial.
Facilmente integrado.O touchscreen é selado contra a sujeira, poeira e líquidos, o que simplifica a integração no invólucro final. As unidades capacitivas projetadas (PCAP) podem ser seladas dentro de uma solução e obter uma classificação IP65 no lado frontal da unidade. Com o design e ferramentas sendo controlados pela Elo, pode-se esperar uma duradoura disponibilidade do produto. Se você está procurando uma solução retrato, sugerimos que você use o 2294L, que possui um painel com um amplo ângulo de visão de 178° (h) x 178° (v). |
 |
 |
Pronto para toque.Disponível com uma escolha de tecnologias de toque líderes da indústria, em tecnologia de um, dois ou multitoque, incluindo onda acústica de superfície (SAW) IntelliTouch® de um e dois toques, e nossa mais recente solução de dois vidros (2GS) PCAP TouchPro™ PCAP, não tem bezel e proporciona uma experiência de 10 toques semelhante a tablet com funcionalidade de dois toques através de vidro. Os dois modos suportam uma ou duas luvas de látex, assim como luvas de pano.
|
Categoria profissional.A touchscreen open frame da Elo oferece a qualidade e confiabilidade conhecida da Elo, e é protegida por nossa garantia padrão de três anos. Nós projetamos, construímos e somos responsáveis pela solução completa, com toque integrado desde o início. Usando nossas próprias telas sensíveis ao toque, combinadas com nosso software e drivers, tudo é projetado para funcionar em conjunto e é testado como parte de nossos processos de teste de vida. Todos os nossos produtos passam por rigorosos testes de confiabilidade (mais de 20 testes) para apresentarem 50.000 MTBF.
|
 |
Outros recursos.
- A Solução de dois vidros (2GS) capacitiva projetada (PCAP) oferece claridade óptica impecável e durabilidade de toque que atende aos testes de impacto UL-60950 e IK-07
- A tela LCD de alta definição oferece incrível interatividade, clareza e resolução em HD
- A luz de fundo LED permite um design fino de última geração enquanto reduz o consumo de energia
- Capacitiva projetada (PCAP) TouchPro de 10 toques com capacidade de dois toques através de vidro
- Interfaces de vídeo DisplayPort e VGA
Especificações
-
Técnico
Modelos
IntelliTouch (Mundial) - E197833
IntelliTouch Dois Toques (Mundial) - E179842
PCAP (Mundial) - E179647Cor do Monitor
Preto
Tecnologia do Touch
SAW (IntelliTouch® - Ondas de superfície acústica) - toque único
SAW (IntelliTouch® - Ondas de superfície acústica) - 2 toques
PCAP (TouchPro® - Capacitiva projetada) - 10 toquesInterface do touch
PCAP, IntelliTouch DT - USB
IntelliTouch - Dual serial/USBTamanho da diagonal
21,5'' diagonais, LCD (LED) TFT matriz ativa
Visualização na tela (OSD)
Acessível através de interruptores nas unidades conectadas à caixa de controle de OSD.
Controles: Menu, para cima, para baixo, ligar/desligar
Configurações: Brilho, contraste, relógio, fase, posição H, posição V, Auto-Ajuste, nitidez, temperatura de cor, tempo de OSD, idioma de OSD, posição H de OSD, posição V de OSD, recuperar os padrões, prioridade do vídeo, informações, toque em modo hibernar, tocar através
Idiomas: Inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês
Bloqueios: OSD, ligar/desligarProporção da tela
16:9
Área ativa
18,76" x 10,55" / 476,64mm x 268,11mm
Resolução
1920 x 1080
Outras resoluções suportadas
640 x 480 60Hz
720 x 400 70Hz
800 x 500, 60Hz
800 x 600 56, 60Hz
1024 x 768 60Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB
1920 x 1080 50, 60HzÂngulo de visão
Horizontal: ±85° ou 170° total / Vertical: ±80° ou 160° total
Número de cores
16.7 milhões
Brilho (típico)
Painel LCD: 250 nits
IntelliTouch: 225 nits
IntelliTouch Dois Toques: 225 nits
PCAP: 225 nitsTempo de resposta (típico)
5 msec
Razão de contraste
1000:1
Formato da entrada de vídeo
VGA analógico no conector fêmea DB-15
DisplayPort v1.1a - Suporta versões posteriores da entrada de vídeo DisplayPortEntrada da frequência de vídeo
Horizontal: 30 - 82 KHz
Vertical: 50 - 75 HzFonte de alimentação
CC externa - fonte de alimentação opcional (vendida separadamente)
Tensão de entrada
12V CC +/- 5%
Conector de entrada
Conector de alimentação coaxial (diâmetro externo do pino 2,0mm (+0,0 -0,1mm), diâmetro externo do cilindro 6,4mm (+/- 0,3mm), profundidade do cilindro 8,8mm (+/- 0,3mm))
Consumo de energia (típico)
Monitor + adaptador a 230V/50Hz
Ligado: 18 W
Hibernando: 1,1 W
Desligado: 0,5 WDimensões
Bezel: 20,12" x 11,74" x 1,65" / 511,8mm x 298,2mm x 42mm
Sem Bezel: 20,31" x 12,24" x 1,49" / 516mm x 311mm x 37,9mmDimensões da Caixa
24,41" x 16,65" x 7,48" / 620mm x 423mm x 190mm
Peso (sem embalagem)
11,24 lbs / 5,1 kg
Peso (embalado)
17,86 lbs / 8,1 kg
Temperatura de operação
0°C a 40°C / 32°F a 104°F
Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80%
Armazenamento: 10% a 95%Vedado
Touchscreen selado ao bezel; Touchscreen selado ao LCD
MTBF - Tempo médio entre falhas
50.000 horas demonstradas
Garantia
3 anos
Aprovações e declarações reguladoras
RCM Austrália; cUL, IC Canadá; CCC China; CE TUV Europa; VCCI Japão; KCC Coreia; CoC México; BSMI Taiwan; UL, FCC Estados Unidos; CB Internacional; RoHS, RoHS China, WEEE, IMERC
Opções de montagem

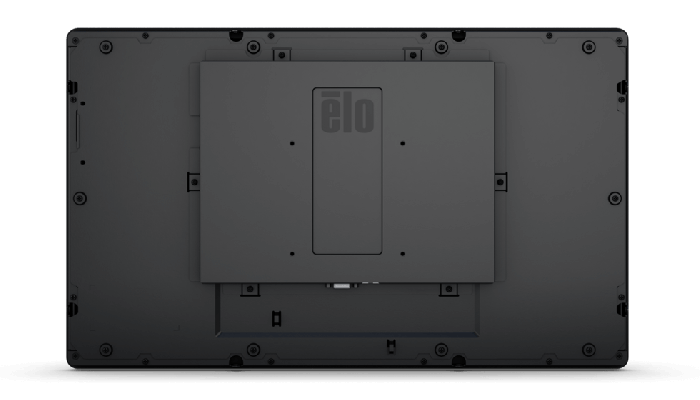

Interface de montagem VESA 100mm 4 duros na parte traseira da unidade
Interface de suporte de dois furos em todos os quatro lados.
Suporte frontal com kit de bezel opcional (Modelos IT)
Suporte de rack com kit opcional (Modelos IT)
Suporte de montagem com suportes inclusos (Modelos PCAP)
Veja desenhos dimensionais para detalhesO que está na caixa
Cabo VGA
Remoto OSD RJ45
Cabo USB Toque
CD de manual do usuário
Guia rápido de instalação
Para modelos sem bezel: Suportes de montagem embutidos com parafusos
Para modelos com bezel: Suportes em L (montagem lateral) e com parafusosOpções / Periféricos / Upgrades
OSD remoto (RJ45) - Elo P/N: E483757
Kit de cabos sobressalente - Elo P/N: E378229
Fonte de alimentação e kit de cabos para norteamericana - Elo P/N: E005277
Fonte de alimentação e kit de cabos para europeia e coreana - Elo P/N: E571601
Fonte de alimentação e kit de cabos para Reino Unido - Elo P/N: E180092
Fonte de alimentação e kit de cabos para chinesa - Elo P/N: E558862
Fonte de alimentação e kit de cabos para taiwanesa - Elo P/N: E818655
Fonte de alimentação e kit de cabos para japonesa - Elo P/N: E182546
Fonte de alimentação e kit de cabos para argentina - Elo P/N: E887099
Caneta stylus IntelliTouch - Elo P/N: D82064-000
Suporte de montagem embutida Elo 20” e 22” de largura - Elo P/N: E190706
Suporte de montagem de rack Elo 22” - Elo P/N: E462672
Bezel de montagem frontal Elo 22” de largura - Elo P/N: E668194
Cabo de vídeo 1,8m DisplayPort para DisplayPort - Elo P/N: E582895
Cabo de vídeo 1,8m DVI-D para DisplayPort - Elo P/N: E583090
Cabo de vídeo 1,8m HD para DisplayPort - Elo P/N: E583288Opção caneta PCAP opcional
E066148
