Controlador Avançado da Série TouchPro® 9200 (Descontinuado em Abril de 2024)
Como Comprar

Visão Geral

Os controladores PCAP avançados da Elo Touch Solutions da série 9200 foram projetados para as aplicações industriais e comerciais mais exigentes e são alimentados pelo COACh Pro touch IC - o novo ASIC avançado da Elo. Em combinação com nossas telas de toque Pro-G e Pro-F de 15 a 21,5 polegadas, ele oferece desempenho líder do setor.

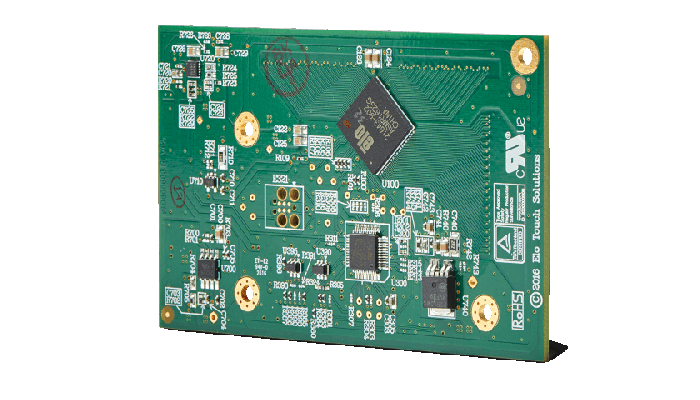

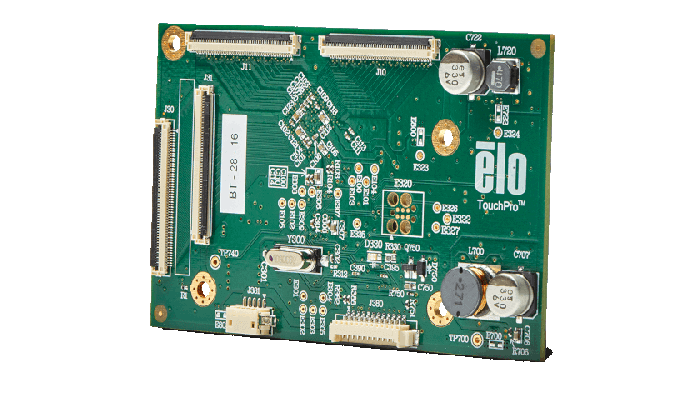

9200 back
Resolvendo Desafios Difíceis da Indústria

Os usuários de dispositivos modernos de toque do consumidor, como smartphones, estão familiarizados com as limitações da tecnologia capacitiva projetada, incluindo a incapacidade de reconhecer toques através de luvas grossas e a inoperabilidade com líquidos na tela ou mãos suadas. Isso representa um desafio significativo para transformar o PCAP em uma solução robusta para uso comercial e industrial avançado. A alta voltagem do controlador 9200 e o controle completo do firmware permitem recursos importantes, como rejeição de toque falso relacionada a líquidos, reconhecimento de toque através de luvas e suporte para sobreposições de espessura extra, onde é necessária uma proteção extrema contra impacto.
Liquid Rejection

Os controladores avançados da série 9200 oferecem rejeição de líquidos líder do setor, que é frequentemente necessária em aplicações comerciais como navegação marítima, automação de fábrica e assistência médica. Tradicionalmente, a tecnologia PCAP luta para diferenciar entre toques legítimos e sinais falsos causados ​​por água, água salgada ou outros líquidos. Os novos controladores da série 9200 da Elo oferecem uma verdadeira experiência multitoque com dois dedos, como arrastar, apertar e aplicar zoom com 3,5% de água salgada cobrindo a tela e sem toques falsos.
Desempenho avançado de EMI

Aplicações de toque comercial e industrial são constantemente desafiadas pela EMI (interferência eletromagnética), causando comportamentos indesejáveis, como toques falsos. Esses campos eletromagnéticos são criados internamente pelo próprio equipamento, mas também externamente a partir de seu ambiente, já que o dispositivo é frequentemente cercado por outras fontes de ruído eletromagnético. Nosso controlador avançado da série 9200 foi projetado para suportar e ser imune a essas fontes de ruído eletromagnético, utilizando uma alta voltagem de acionamento e outras técnicas, incluindo o salto de frequência e o processamento avançado de sinal.
Personalização para seu aplicativo

Com hardware, firmware e software desenvolvidos internamente para nosso novo IC de toque avançado COACh Pro, a Elo pode personalizar seus recursos e desempenho para seu aplicativo exclusivo, criando uma parceria ideal e uma oportunidade de sucesso e crescimento mútuos em mercados específicos com requisitos de toque exclusivos e características.

TouchPro Product Selection Table

Screen Families
7
10
12
15
17
19
22
24
27
32
42
46
55
Pro-F (Film)
7"- 32"
7200 series- CoF
8200 series - PCB- Core
8300 series - PCB
9200 series - PCB - Advanced
9300 series- PCB- Advanced
Pro- G (Glass)
7"- 22"
8200 series - PCB- Core
9200 series - PCB - Advanced
Pro-M (Large)
≥ 42"
8300 series - PCB- Large
Pro-F (Film)
7"- 32
7
10
12
15
17
7200 series- CoF
7
10
12
15
17
19
22
8200 series - PCB- Core
9200 series- PCB- Advanced
24
27
32
8300 series - PCB
9300 series- PCB- Advanced
Pro- G (Glass)
7"- 22"
7
10
12
15
17
19
22
8200 series - PCB- Core
9200 series- PCB- Advanced
Pro-M (Large)
≥42"
42
46
55
8300 series - PCB- Large
Controller Families
Faixa de
Tamanho
da tela		 Fator
de Forma*		 Configuração
Flextail		 Interface Família
de tela de
Toque		 Marca/
Modelo/
Controlador IC		 Rejeição
de Fluidos		 Operação
de água Salgada/
Salina		 10V RMS
CS		 Toque
através
de Vidro		 Luva Caneta # de
toque
7200 Série
CoF		 ≤15.6" CoF Solteiro USB Pro-F Múltiplo Boa - Sim Boa Boa Passivo Múltiplo
8200 series
Core 		7"- 22" PCB Solteiro/Múltiplo USB/Serial Pro-F/Pro-G Múltiplo Boa Boa Sim Boa Boa Passivo Múltiplo
9200 series
Advanced		 7"- 22" PCB Solteiro/Múltiplo USB/Serial Pro-F/Pro-G Elo Melhor Melhor Sim Melhor Melhor Passivo Múltiplo
8300 series
Large		 ≥32" PCB Solteiro/Múltiplo USB Pro-M/Pro-F Múltiplo Boa - Sim Boa Boa Ativo Múltiplo
9300 series
Advanced		 22"- 32" PCB Solteiro/Múltiplo USB/Serial Pro-F Elo Melhor Melhor Sim Melhor Melhor Passivo Múltiplo
* PCB (Controlador IC montado em uma placa de circuito impresso autônoma), CoF (Chip on Flex - Controlador IC montado em uma cauda flexível)

Especificações

  • Técnico

    Tecnologia

    PCAP (Capacitiva Projetada TouchPro®)

    Número de toques

    Multi Touch (até 12 toques)

    Métodos de Entrada

    Dedo
    Mão com luva
    Caneta stylus passiva

    Dimensões

    Os controladores da série 9200 da Elo têm vários formatos para você escolher.

    Interface

    USB, Serial

    Precisão posicional

    ± 2.0mm

    Taxa de relatório

    Up to 200Hz

    Temperatura de operação

    -20°C a 70°C; max 90% UR (sem condensação)

    Nota

    As especificações exatas variam com o toque IC, configuração e tamanho da tela. A informação acima representa valores típicos.
