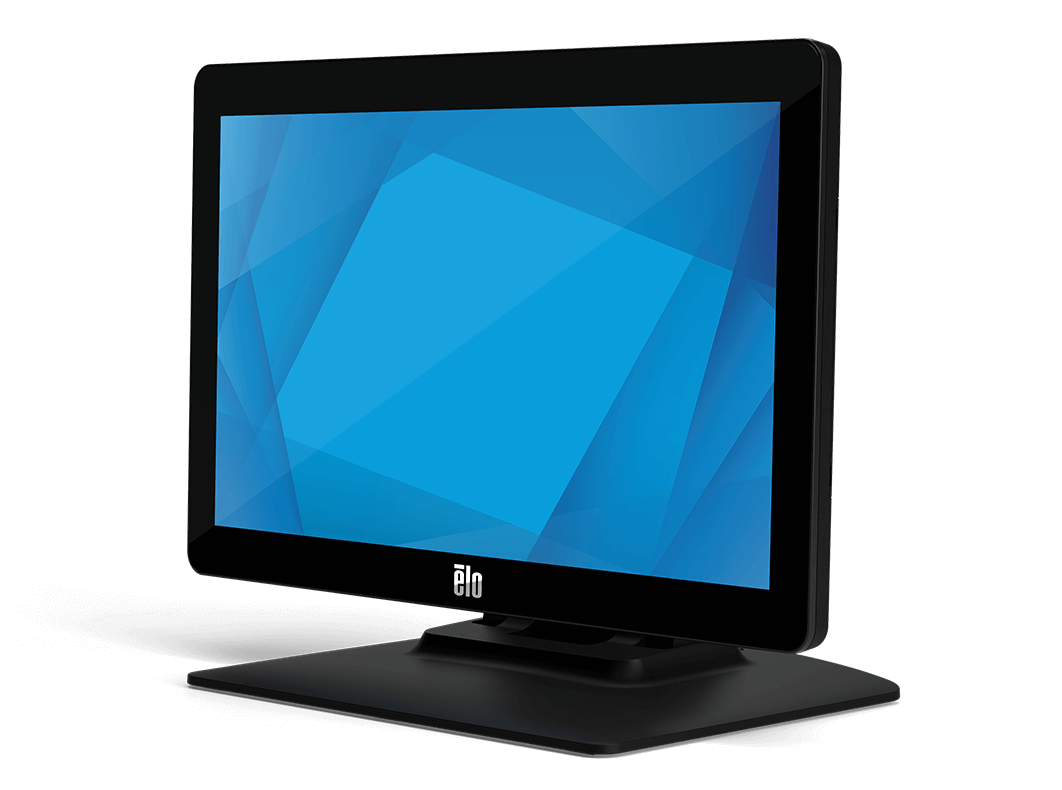

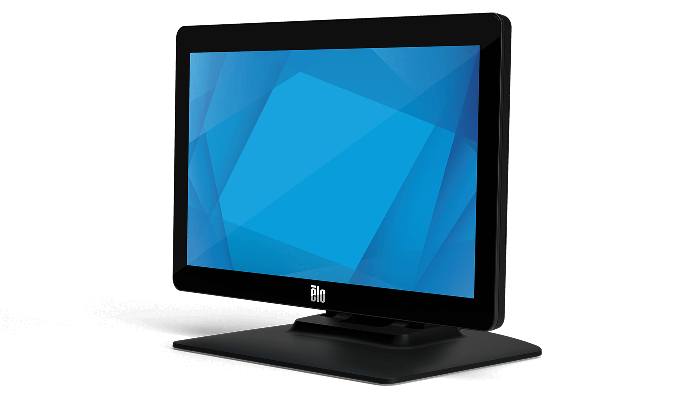

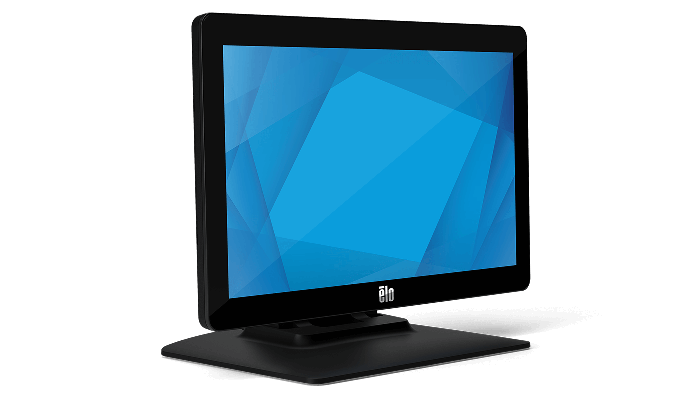

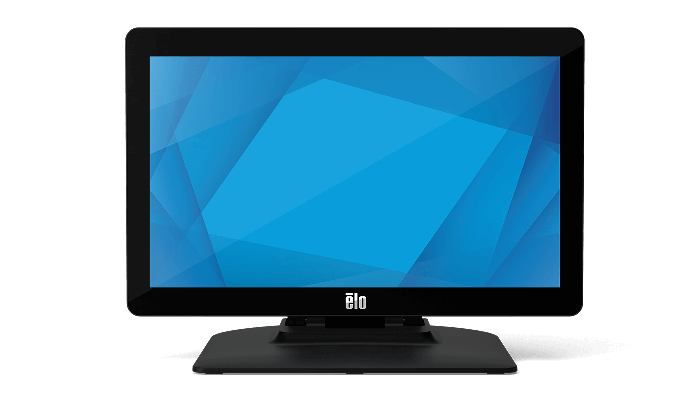

Monitor Touchscreen 15” 1502L

Especificações

• Técnico

  ---

  Modelos

  PCAP Modulo, de alta definição total (FHD), USB-C, com suporte - E155645
  PCAP Modelo, de alta definição total (FHD), USB-C, sem suporte - E125496
  PCAP Modelo, de alta definição (HD), com suporte - E318746

  Cor do Monitor

  Preto

  Tecnologia do Touch

  PCAP (Capacitiva projetada ) - 10 toques

  Tamanho da diagonal

  15,6'' diagonais, LCD (LED) TFT matriz ativa

  Espessura do Monitor

  1,28" / 32,4 mm

  Proporção da tela

  16:9

  Área ativa

  13,55" x 7,62" / 344,16 mm x 193,5 mm

  Resolução

  Modelo de alta definição total (FHD): 1920 x 1080
  Modelo de alta definição (HD): 1366 x 768

  Outras resoluções suportadas

  Modelo de alta definição total (FHD:
  640 x 480 60Hz
  640 x 400 70Hz
  720 x 400 70Hz
  800 x 600 56, 60Hz
  1024 x 768 60Hz
  1280 x 720 50, 60Hz
  1280 x 800 60Hz, 60Hz RB
  1280 x 960 60Hz
  1280 x 1024 60Hz
  1360 x 768 60Hz
  1366 x 768 60Hz, 60Hz RB
  1440 x 900 60Hz, 60Hz RB
  1680 x 1050 60Hz, 60Hz RB
  1920 x 1080 50, 60Hz


  Modelo de alta definição (HD):
  640 x 480 60Hz
  640 x 400 70Hz
  720 x 400 70Hz
  800 x 600 56, 60Hz
  1024 x 768 60Hz
  1280 x 720 50, 60Hz
  1360 x 768 60Hz


  Ângulo de visão

  Modelo de alta definição total (FHD):
  Horizontal: ± 80 ° / 160 ° total; Vertical: ± 80 ° / 160 ° total

  Modelo de alta definição (HD):
  Horizontal: ± 45 ° / 90 ° total; Vertical: -35 ° / + 15 ° / 50 ° total

  Número de cores

  16.7 milhões

  Brilho (típico)

  Modelo de alta definição total (FHD)
  LCD Painel: 250 nits
  PCAP + alimentação DC: 225 nits
  PCAP + USB-C alimentação 5V: 180 nits

  Modelo de alta definição (HD)
  LCD Painel: 220 nits
  PCAP + DC: 198 nits

  Tempo de resposta (típico)

  Modelo de alta definição total (FHD): 30 ms
  Modelo de alta definição (HD): 10 ms

  Razão de contraste

  Modelo de alta definição total (FHD): 700:1; Modelo de alta definição (HD): (HD): 400:1

  Interface do touch

  USB

  Tratamento da superfície

  Anti-reflexo

  Visualização na tela (OSD)

  Acessível através de interruptores ao longo do fundo:

  Controles: Menu, cima, baixo, Selecionar

  Configurações: Brilho, Contraste, Relógio, Fase, Posição H, Posição V, Ajuste automático, Proporção, Nitidez, Temperatura de cor, Tempo limite do OSD, Idioma do OSD, Volume, Mudo, Padrões de rechamada, Seleção de áudio, Prioridade de vídeo, Informações , Toque no modo de suspensão, porta periférica (somente monitor USB-C)

  Idiomas: Inglês, francês, italiano, alemão, espanhol, japonês chinês tradicional, chinês simplificado

  Bloqueios: OSD, ligar/desligar

  Portas I/O

  Modelo de alta definição total (FHD):
  1 x USB Tipo C
  1 x tomada de áudio (entrada de linha)
  1 x VGA (conector fêmea Micro-HDMI)
  1 x HDMI
  1 entrada de 12V D / C
  3 x portas Micro-USB (Superior, Esquerda, Direita) para suportar periféricos Elo Edge Connect

  Modelo de alta definição (HD):
  1 x USB Tipo-B
  1 x tomada de áudio (entrada de linha)
  1 x VGA (conector fêmea Mini-VGA)
  1 x HDMI
  1 entrada de 12V D / C
  3 x portas Micro-USB (Superior, Esquerda, Direita) para suportar periféricos Elo Edge Connect

  Auto falantes

  2 x 2W

  Vídeo

  Modelo de alta definição total (FHD):
  VGA analógico
  HDMI
  USB tipo C (suporte DP Alt mode)
  * Sugira a utilização do cabo Elo USB tipo C para tipo C (Elo P / N: E710364) para evitar problemas de compatibilidade

  Modelo de alta definição (HD):
  VGA analógico
  HDMI

  Formato da entrada de vídeo

  Horizontal: 31,5 - 82 KHz
  Vertical: 50 - 75 Hz

  Poder

  Modelo de alta definição total (FHD):
  Opção 1: USB Tipo-C Faixa de entrada: 5V±5% 3A / 9V±5% 3A / 15V±5% 1,8A / 20V±5% 1,35A
  Opção 2: Adaptador DC externo 12V / 36W na caixa
  Conector de alimentação de entrada do monitor: Conector de alimentação coaxial (2,0 mm (+0,0 -0,1 mm) de diâmetro externo do pino, 6,4 mm (+/- 0,3 mm) de diâmetro interno do barril, 8,8 mm (+/- 0,3 mm de profundidade do barril)
  Faixa de tensão de entrada do monitor: 12VDC +/- 5%
  Conector de alimentação de saída do adaptador: plugue do barril DC (diâmetro interno do pino de 2,1 mm (+/- 0,1 mm), diâmetro externo do barril de 5,5 mm (+/- 0,05 mm), diâmetro do barril de 9,5 mm (+/- 0,3 mm))
  Faixa de tensão de entrada do adaptador: 100-240 VCA
  Freqüência de entrada: 50-60 Hz

  Modelo de alta definição (HD):
  Adaptador DC externo 12V / 40W na caixa
  Conector de alimentação de entrada do monitor: Conector de alimentação coaxial (diâmetro externo de 2,5 mm, diâmetro interno do barril de 6,4 mm)
  Faixa de tensão de entrada do monitor: 12VDC +/- 5%
  Conector de alimentação de saída do adaptador: plugue do barril DC (diâmetro interno do pino de 2,5 mm (+ 0,1 mm), diâmetro externo do barril de 5,5 mm (+/- 0,05 mm), diâmetro do barril de 9,5 mm (+/- 0,3 mm))
  Faixa de tensão de entrada do adaptador: 100-240 VCA
  Freqüência de entrada: 50-60 Hz

  Consumo de energia (típico)

  Modelo de alta definição total (FHD) (monitor + adaptador):
  ON: 9,5 W
  SUSPENSO: 1,87 W
  DESLIGADO: 0,2 W

  Modelo de alta definição (HD) (monitor + adaptador):
  ON: 10,2 W
  SUSPENSO: 0,4 W
  DESLIGADO: 0,2 W

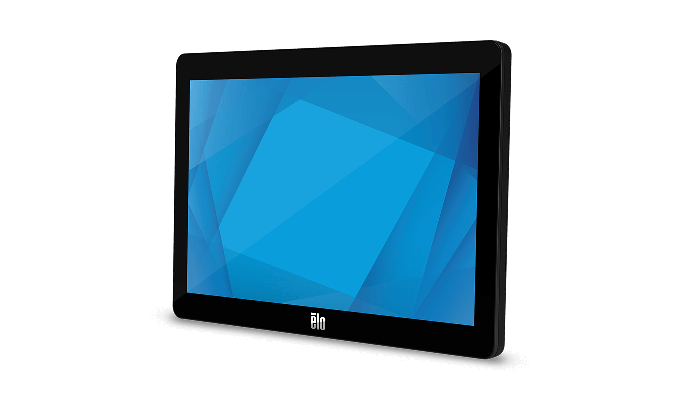

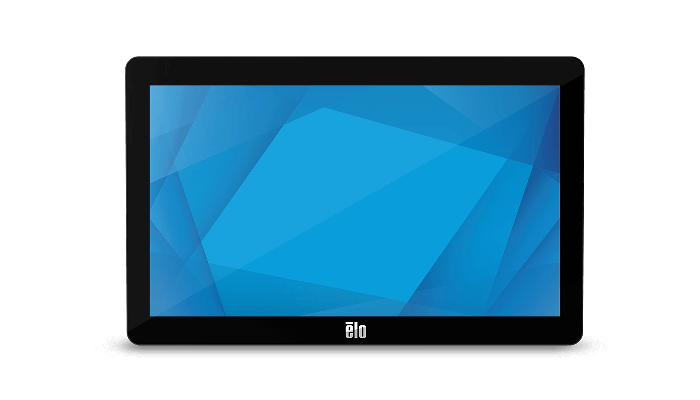

  Dimensões do monitor (sem suporte)

  9,62" x 15,23" x 1,28" / 244,39 mm x 386,96 mm x 32,4 mm

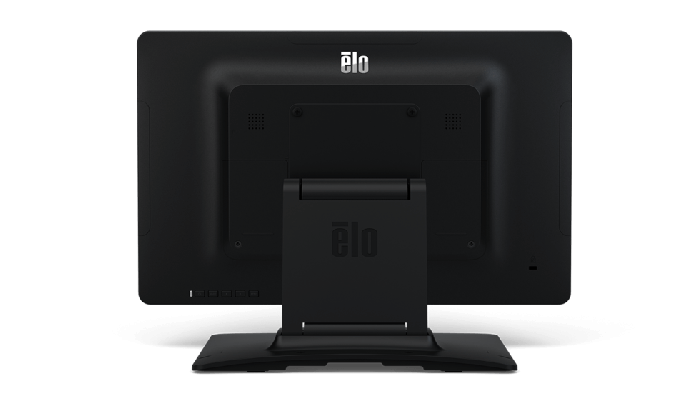

  Dimensões do monitor (com suporte)

  11,21" x 15,23" x 7,84" / 284,65 mm x 386,96 mm x 199,12 mm

  Dimensões da Caixa

  Com suporte: 8,03" x 17,76" x 13,54" / 204 mm x 451 mm x 344 mm
  Sem suporte: 6,89" x 17,76" x 12,60" / 175 mm x 451 mm x 320 mm

  Peso (sem embalagem)

  Com suporte: 6,72 lbs / 3,05 kg
  Sem suporte: 3,62 lbs / 1,64 kg

  Peso (embalado)

  Com suporte: 11,05 lbs / 5,01 kg
  Sem suporte: 7,47 lbs / 3,39 kg

  Temperatura de operação

  0°C a 40°C / 32°F a 104°F

  Temperatura de armazenamento

  -20°C a 60°C / -4°F a 140°F

  Umidade

  Operacional: 20% a 80%; Armazenamento: 10% a 95% (Temperatura máxima de bulbo úmido de 38,7 ℃)

  MTBF - Tempo médio entre falhas

  50.000 horas demonstradas

  Opções de montagem

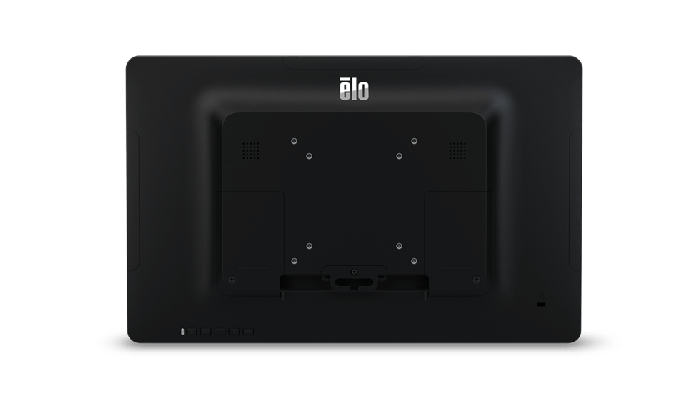

  Interface de montagem 75mm e 100mm VESA 4 furos na parte traseira da unidade

  Garantia

  3 anos

  Opções de serviço estendido

  Cobertura de garantia de 4 anos - Elo N/P: E898247
  Cobertura de garantia de 5 anos - Elo N/P: E898449
  Cobertura de garantia de 3 anos + AUR - Elo N/P: E898648
  Cobertura de garantia de 4 anos + AUR - Elo N/P: E894921
  Cobertura de garantia de 5 anos + AUR - Elo N/P: E895125

  Aprovações e declarações reguladoras

  Canadá cUL, IC
  Europa CE
  Reino Unido UCKA
  Japan VCCI
  Estados Unidos UL, FCC
  China CCC
  Coréia, KCC, e-standby
  Australia RCM
  NOM do México
  Taiwan BSMI
  CB internacional
  RoHS, China RoHS, REEE, ALCANCE
  India BIS
  Rússia EAC

  Proteção de entrada

  IPX1 para frente

  Proteção contra impactos

  Modelo de alta definição total (FHD): IK07

  O que está na caixa

  Modelo de alta definição total (FHD):
  Touchmonitor
  Guia de Instalação Rápida
  cabo HDMI
  Tijolo de poder
  2x braçadeiras de cabo
  2x tie wraps
  Etiqueta EEI
  Cabo USB (USB tipo A para tipo C)
  Cabo de alimentação NA
  Cabo de alimentação da UE
  3x parafusos (M3x8mm) para abraçadeiras
  2x parafusos (M3x10mm) para portas de cabos
  4x parafusos (M4x10mm) apenas para E125496

  Modelo de alta definição (HD)
  Touchmonitor
  Guia de Instalação Rápida
  cabo HDMI
  Power brick
  2x braçadeiras de cabo
  2x tie wraps
  Cabo mini-VGA para VGA (mini-VGA para DE-15 (DB-15) macho)
  Cabo USB (plugue USB tipo A para plugue USB tipo B)
  Cabo de áudio
  Etiqueta EEI

  Periféricos opcionais

  Leitor de tarja magnética (MSR) - Elo P/N: E001002
  Scanner de impressão digital – Elo P/N: E134286
  Scanner de código de barras 2D (Preto - SE2707) – Elo P/N: E393160
  Scanner de código de barras 2D (Preto - SE4720) – Elo P/N: E384627
  Scanner de código de barras 2D (Preto - SE4107) – Elo P/N: E245047
  Caneta stylus PCAP - Elo P/N: E066148
  Base EMV para MagTek eDynamo - Elo P/N: E375343
  Base EMV para Ingenico RP457c - Elo P/N: E586981
  Base EMV para Ingenico RP457c - Elo P/N: E710930
  Status Light (Conectividade Micro-USB) - Elo P/N: E644767
  Webcam – Elo P/N: E201494
  RFID - Elo N/P: E673037
  Barra de Alto-Falante Elo Edge Connect™ (Preto) - Elo P/N: E894719
  Barra de Alto-Falante Elo Edge Connect™ (Branco) - Elo P/N: E133780

  Suportes, Montarias e Kits

  Kit de suporte de parede - Elo N/P: E143088
  Suporte de mesa para display de 15“ (preto) - Elo N/P: E044162
  Suporte de mesa para I-Series 22'' (100mm VESA) - Elo N/P: E044356
  Suporte de estante (75mm ou 100mm VESA) - Elo N/P: E043382
  Suporte de chão (75mm ou 100mm VESA) - Elo N/P: E048069
  Suporte de Pólo - 6 polegadas (75mm ou 100mm VESA) - Elo N/P: E047458
  Suporte de Pólo - 12 polegadas (75mm ou 100mm VESA) - Elo N/P: E047663
  Suporte de Pólo - 18 polegadas (75mm ou 100mm VESA) - Elo N/P: E047864
  Suporte de montagem em poste (75mm ou 100mm VESA) - Elo N/P: E045151
  1.8m Cable Kit (HD Model only) - Elo P/N: E210789
  Kit de cabos 3m (inclui cabos VGA, USB, HDMI e áudio) - Elo N/P: E210606
  Kit de fonte de alimentação - Cabo de alimentação 1,8m (inclui plugues com clipes para EUA, UE, Reino Unido, KR, AU e CH) - Elo N/P: E211174
  Cabo de alimentação USB para USB-C/DC-IN (2,1 mm) - 1,8 m (apenas modelo FHD) - Elo N/P: E214097
  Cabo de alimentação USB para USB-C/DC-IN (2,1 mm) - 3 m (apenas modelo FHD) - Elo N/P: E214282
  Suporte Elo 1302L - Preto (75 mm VESA) - Elo N/P: E307788
  Suporte Wallaby POS (Preto) - Elo N/P: E949536
  Kit de cabo USB-C para USB-C - Elo N/P: E710364
  Kit de cabo VGA-DB15 para USB - Elo N/P: E710549
  Kit de cabo DVI-D para HDMI - Elo N/P: E538507
  Suporte de bancada Slim Self-Service (75mm ou 100mm VESA) - Elo N/P: E514693
  Suporte de piso para auto-serviço (75mm ou 100mm VESA) - Elo N/P: E514881 + E515260
  Kit de cabo USB-C de 1,8 m - inclui cabos VGA, USB, HDMI e áudio (apenas modelo FHD) - Elo N/P: E408388
  Elo Backpack® 4 (Modelo de Valores) - Elo N/P: E393754
  Elo Backpack® 4 (Modelo Padrão) – Elo N/P: E393359
  Cabo de alimentação da América do Norte - C5 (apenas modelo FHD) - Elo N/P: E793990
  Cabo de alimentação da Austrália - C5 (apenas modelo FHD) - Elo N/P: E794186
  Cabo de alimentação da Europa - C5 (apenas modelo FHD) - Elo N/P: E794376
  Cabo de alimentação da Korea - C5 (apenas modelo FHD) - Elo N/P: E794574
  Cabo de alimentação da China - C5 (apenas modelo FHD) - Elo N/P: E794756
  Cabo de alimentação da Taiwan - C5 (apenas modelo FHD) - Elo N/P: E794957
  Cabo de alimentação da Japão - C5 (apenas modelo FHD) - Elo N/P: E795147
  Bloco de energia - 36W (apenas modelo FHD) - Elo N/P: E593458
  Cabo de alimentação USB para USB-B/DC-IN (2,5 mm) – 1,8 m - Elo N/P: E752302
  Cabo de alimentação USB para USB-B/DC-IN (2,5 mm) – 3 m - Elo N/P: E763022
