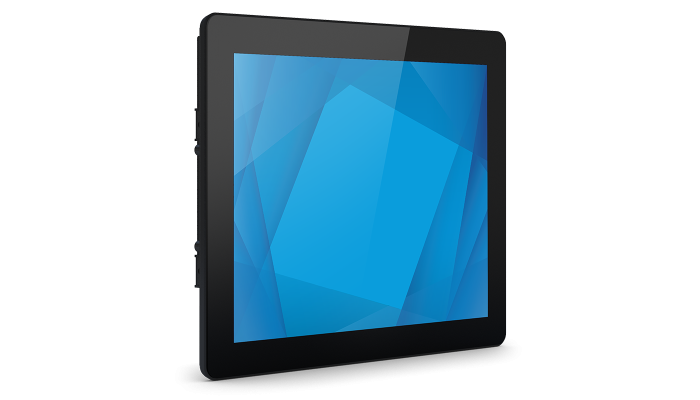

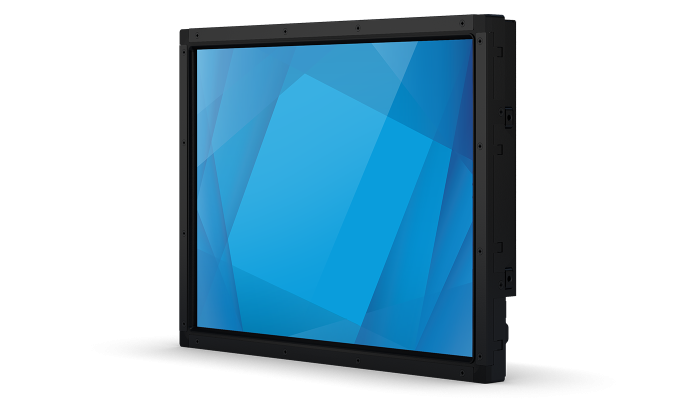

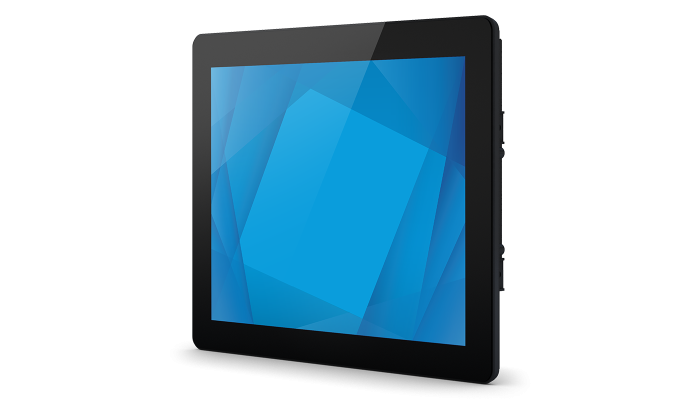

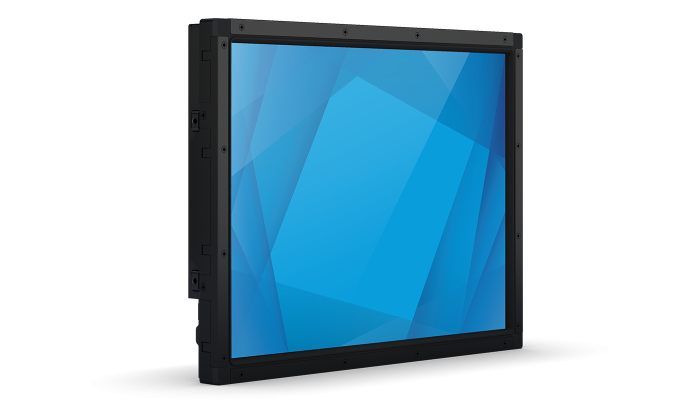

Touchscreen Open Frame 15" 1590L
Touchscreen de quadro aberto Elo 1590L
A touchscreen de 15 polegadas do Elo 1590L oferece uma solução de nível industrial que é econômica para OEMs e integradores de sistemas que exigem um produto confiável para seus clientes. Projetadas com confiabilidade desde o início, as touchscreens de quadros abertos da Elo proporcionam clareza de imagem e transmissão de luz excepcionais com operação estável para respostas de toque precisas. A linha de produtos da Série 90 está disponível em uma ampla gama de tamanhos, tecnologias de toque e brilho, oferecendo a versatilidade necessária para aplicativos de quiosque comercial, desde autoatendimento e jogos até automação industrial e assistência médica.
Projete sua solução com Elo
-
Self-service
-
Jogos
-
Cuidados de saúde
-
Automação industrial
Escolhemos os touchscreens da Elo para o nosso galardoado BLUE FIRE Kiosk porque eles oferecem facilidade de integração nos nossos armários ... Sabíamos que podíamos confiar num produto duradouro que proporcionará uma experiência interactiva de alta qualidade nos próximos anos.
Ralf Hovenga
Diretor Gerente, Pan Oston
Possibilitando que os parceiros criem quiosques mais inteligentes
Com o EloView e o Backpack, gerenciar quiosques é FÁCIL! Combine seu open frame interativo Elo com o Elo Backpack e o EloView para criar uma implantação de arquitetura única, escalável e acessível. A Elo Backpack fornece uma solução de computação de baixo consumo de energia, de estado sólido e sem ventoinha que executa o Android 7.1 (Nougat) e, quando combinada com o EloView, você pode gerenciar os quiosques remotamente com controle de conteúdo e dispositivo sem interrupções.
Flexibilidade para sua instalação
Nossa touchscreen de quadro aberto de qualidade comercial pode ser instalada horizontalmente, verticalmente ou até em cima, proporcionando flexibilidade ideal para montagem em qualquer projeto de mesa, quiosque ou gabinete. Independentemente de você ver diretamente, de um ângulo ou de uma distância, nossos quadros abertos oferecem o que você precisa, mantendo a clareza e a experiência de visualização ideais que você deseja oferecer.
Toque através
de ativado com PCAP
Nossa tecnologia PCAP TouchPro® suporta a funcionalidade de toque para instalações que exigem uma camada frontal de vidro com espessura de até 6 mm ou soluções que exigem classificações de IP específicas. Se você precisa de um monitor embutido ou um que esteja totalmente fechado atrás do vidro, nossas robustas estruturas abertas PCAP são especialmente projetadas para fornecer durabilidade em diversas aplicações e ambientes: de quiosques de autoatendimento a gabinetes de jogos altamente usados ou aplicações industriais que exijam durabilidade.
Quadros Abertos Interativos de 10 a 55 polegadas
1093L 10" (16:10)
1291L 12" (4:3)
1590L 15" (4:3)
1593L 15" (16:9)
1598L 15" (4:3)
1790L 17" (5:4)
1990L 19" (5:4)
1991L 19" (5:4)
2094L 20" (16:9)
2293L 22" (16:9)
2294L 22" (16:9)
2494L 24" (16:9)
2794L 27" (16:9)
3243L 32" (16:9)
4243L 42" (16:9)
4343L 43" (16:9)
5543L 55" (16:9)
Conexões
Construído para uso comercial
Orgulhamo-nos de sermos um dos melhores fabricantes do mercado - concebemos e construímos a solução completa, com o toque integrado desde o início. Nossas robustas soluções de tela sensível ao toque oferecem flexibilidade para diversos ambientes e foram submetidas a testes rigorosos para garantir vida útil longa ao nosso produto, ajudando a maximizar seu ROI.
-
Apoiado por nossa garantia padrão
de 3 anos com uma extensão opcional
para 4 ou 5 anos. -
Finalidade construída para
toque no nível da fábrica -
Em conformidade com o teste
de impacto UL-60950 e IK-07 -
Pronto para uso 24/7
-
Projetado e testado para garantir
vida longa e confiável no campo -
Adequado para uso em qualquer
tráfego intenso ou ambientes severos.
Especificações
-
Técnico
Modelos
IntelliTouch (Mundial) - E326738
AccuTouch (Mundial) - E326154
SecureTouch (Mundial) - E334530
TouchPro PCAP (Mundial) - E334335Cor do Monitor
Preto
Tecnologia do Touch
Resistivo de 5 fios (AccuTouch®) - toque único
SAW (IntelliTouch® - Ondas de superfície acústica) - toque único
PCAP (TouchPro® - Capacitiva projetada) - 10 toques
SAW (SecureTouch - Ondas de superfície acústica) - toque únicoInterface do touch
TouchPro PCAP - USB 2.0
AccuTouch, IntelliTouch, SecureTouch - Dual serial/USB 2.0Tamanho da diagonal
15'' diagonais, LCD (LED) TFT matriz ativa
Visualização na tela (OSD)
Acessível através de interruptores nas unidades conectadas à caixa de controle de OSD.
Controles: Menu, para cima, para baixo, ligar/desligar
Configurações: Brilho, contraste, relógio, fase, posição H, posição V, Auto-Ajuste, nitidez, temperatura de cor, tempo de OSD, idioma de OSD, posição H de OSD, posição V de OSD, recuperar os padrões, prioridade do vídeo, informações, toque em modo hibernar, tocar através
Idiomas: Inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês
Bloqueios: OSD, ligar/desligarProporção da tela
4:3
Área ativa
11,97" x 8,98"/ 304,1mm x 228,1mm
Resolução
1024 x 768
Outras resoluções suportadas
640 x 480 60Hz
720 x 400 70Hz
800 x 500, 60Hz
800 x 600 56, 60Hz
1024 x 768 60HzÂngulo de visão
Horizontal: ± 80° ou 160° total / Vertical: 70°/80° ou 150° total
Número de cores
16.2 milhões
Brilho (típico)
Painel LCD: 300 nits
AccuTouch: 240 nits
IntelliTouch: 270 nits
SecureTouch: 264 nits
TouchPro PCAP: 270 nitsTempo de resposta (típico)
23 mseg.
Razão de contraste
700:1
Formato da entrada de vídeo
HDMI V1.3 Tipo A receptáculo para entrada HDMI
VGA analógico no conector fêmea DB-15
DisplayPort v1.1a - Suporta versões posteriores da entrada de vídeo DisplayPortEntrada da frequência de vídeo
Horizontal: 30 - 60 KHz
Vertical: 50 - 75 HzInterface de vídeo
Porta HDMI, VGA e Display
Fonte de alimentação
CC externa - fonte de alimentação opcional (vendida separadamente)
Conector da entrada do monitor
Conector de alimentação coaxial (diâmetro externo do pino 2,0mm (+0,0 -0,1mm), diâmetro externo do cilindro 6,4mm (+/- 0,3mm), profundidade do cilindro 8,8mm (+/- 0,3mm))
Tensão de entrada
12V CC +/- 5%
Conector de Potência de Saída do Adaptador
Plug da tomada DC (diâmetro interno do pino de 2,1MM (+/- 0,1 mm), diâmetro externo do cilindro de 5,5 mm (+/- 0,05 mm), comprimento do cilindro de 9,5 mm (+/- 0,3 mm))
Consumo de energia (típico)
Monitor + adaptador a 230V/50Hz
Ligado: 12,5 W
Hibernando: 1,5 W
Desligado: 0,5 WDimensões
Bezel: 13,24" x 10,41" x 1,65" / 336,4mm x 264,4mm x 41,9mm
Sem Bezel: 14,09" x 11,22" x 1,40" / 358mm x 284,9mm x 35,6mmDimensões da Caixa
17,09" x 14,76" x 6,89" / 434mm x 375mm x 175mm
Peso (sem embalagem)
6,4 lbs / 2,9 Kg
Peso (embalado)
10,36 lbs / 4,7 Kg
Temperatura de operação
0°C a 40°C / 32°F a 104°F
Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80%
Armazenamento: 10% a 95%Vedado
Touchscreen selado ao bezel; Touchscreen selado ao LCD
MTBF - Tempo médio entre falhas
50.000 horas demonstradas
Garantia
3 anos
Opções de serviço estendido
Cobertura de garantia de 4 anos - Elo N/P: E898247
Cobertura de garantia de 5 anos - Elo N/P: E898449
Cobertura de garantia de 3 anos + AUR - Elo N/P: E898648
Cobertura de garantia de 4 anos + AUR - Elo N/P: E894921
Cobertura de garantia de 5 anos + AUR - Elo N/P: E895125Aprovações e declarações reguladoras
RCM Austrália
cUL, IC Canadá
CCC China
CE TUV Europa
UCKA Reino Unido
VCCI Japão
KCC Coreia
CoC México
BSMI Taiwan
UL, FCC Estados Unidos
CB Internacional
Rússia EAC
RoHS, RoHS China, WEEEConformidade
Compatível com ESD de contato GLI 27 kV ar / 8 kV com o modelo PCAP
Cumple com a norma UL 60950 para modelos PCAP e SecureTouch
Compatível com impacto IK07 com os modelos PCAP e SecureTouch

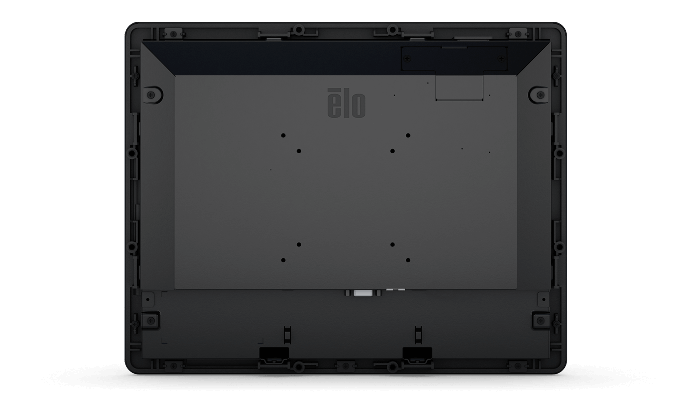

Lado frontal IP65 para modelo PCAPOpções de montagem
Montagem VESA de 75 mm (Modelos PCAP)
Montagem VESA 75mm e 100mm (Modelos IT/AT/ST)
Montagem traseira (Modelos PCAP)
Interface de suporte de dois furos em todos os quatro lados.
Suporte frontal com kit de bezel opcional (Modelos IT/AT/ST)
Suporte de rack com kit opcional (Modelos IT/AT/ST)
Suporte de montagem com suportes inclusos (Modelos PCAP)
Veja desenhos dimensionais para detalhesO que está na caixa
Cabo HDMI
Cabo VGA
Remoto OSD RJ45
Cabo USB Toque
Guia rápido de instalação
Para modelos sem bezel: Suportes de montagem embutidos com parafusos
Para modelos com bezel IT/ST/AT: Suportes em L (montagem lateral) e com parafusos
Etiqueta EEI
Folha de informações do Japão Classe-B TMOpções / Periféricos / Upgrades
OSD remoto (RJ45) - Elo P/N: E483757
Kit de cabos sobressalente (Cabos HDMI, VGA, USB e Serial) - Elo P/N: E546861
Kit de cabo DVI-D para HDMI -Elo P/N: E538507
Kit de cabo DP para DP - Elo P/N: E582895
Fonte de alimentação e kit de cabos para norteamericana - Elo P/N: E005277
Fonte de alimentação e kit de cabos para europeia e coreana - Elo P/N: E571601
Fonte de alimentação e kit de cabos para Reino Unido - Elo P/N: E180092
Fonte de alimentação e kit de cabos para chinesa - Elo P/N: E558862
Fonte de alimentação e kit de cabos para taiwanesa - Elo P/N: E818655
Fonte de alimentação e kit de cabos para japonesa - Elo P/N: E182546
Fonte de alimentação e kit de cabos para argentina - Elo P/N: E887099
Fonte de alimentação e kit de cabos para australia - Elo P/N: E637593
Caneta stylus IntelliTouch - Elo P/N: D82064-000
Suporte de montagem embutida Elo 15” - Elo P/N: E139556
Elo 15 polegadas - suporte em L - Elo P/N: E203787
Elo 15 polegadas - bezel de monategem frontal - Elo P/N: E323425
Suporte de montagem de rack Elo 15” - Elo P/N: E295006
Conversor DC 24V/DC 12V - Elo P/N: E239980
Elo Backpack® 4 (Modelo de Valores) - Elo N/P: E393754
Elo Backpack® 4 (Modelo Padrão) – Elo N/P: E393359Opção caneta PCAP opcional
E066148
