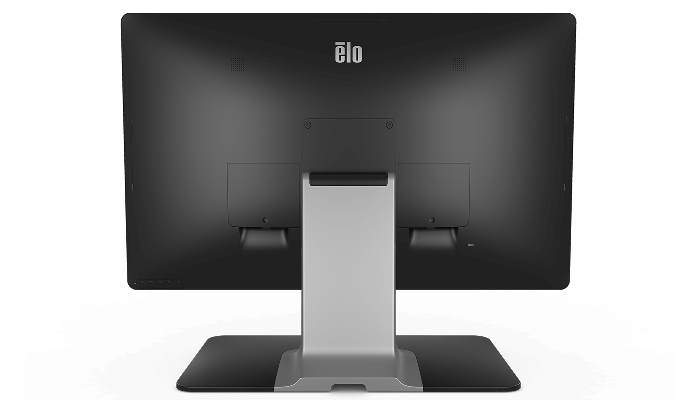

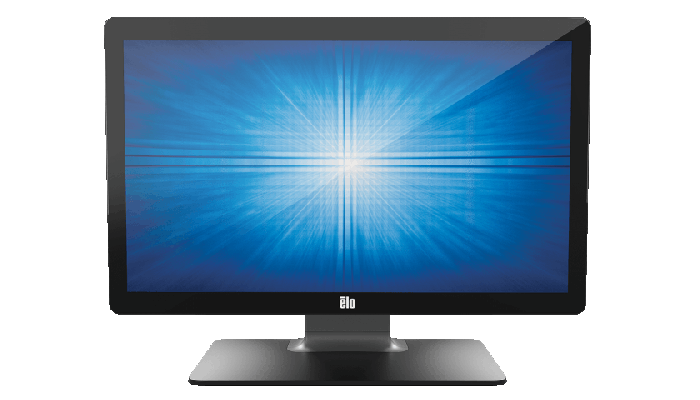

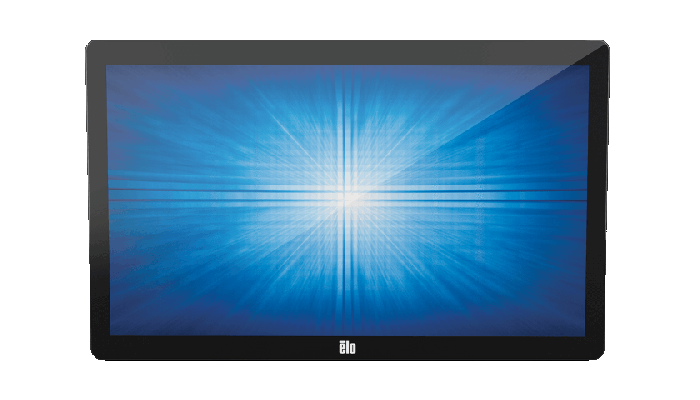

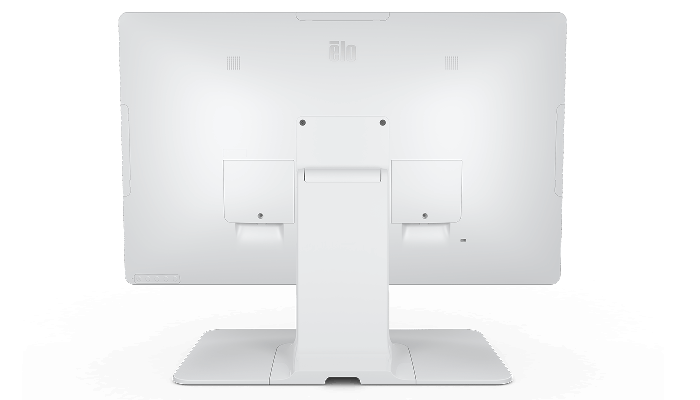

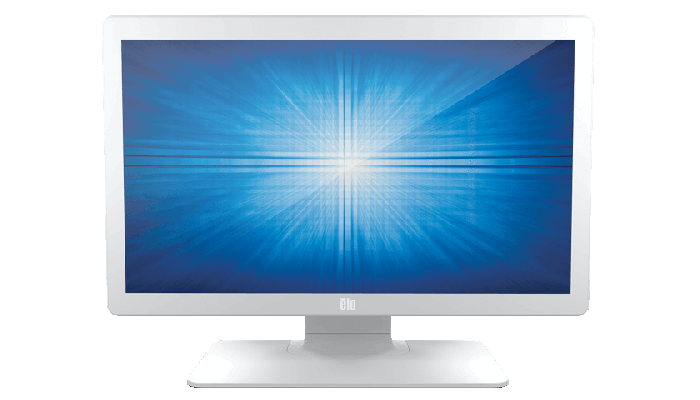

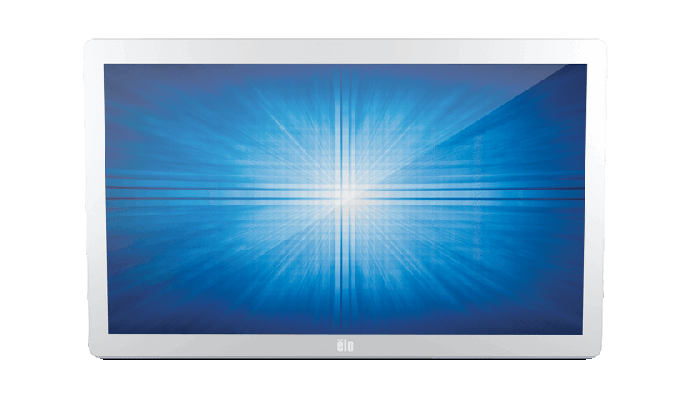

Monitor da tela de toque de 22 polegadas 2203LM para o grau médico (Gen 2)
Este produto foi substituído por - 2203LM.
Monitores de tela de toque para grau médico série 03
A Elo 03-série de monitores touchscreen projetado para as aplicações de saúde inclui quatro tamanhos - uma tela de proporção quadrada de 19 polegadas e Displays wide de 22, 24 e 27 polegadas. Com um fator de forma compacto e design limpo para uma integração fácil, os monitores da série 03 são adequados para aplicações de ponto de venda, ponto de informação, sinalização e hospitalidade. Além disso, os monitores da série 03 atendem aos requisitos da 4ª edição da IEC60601-1 e são certificados IP54 para unidades de saúde.
Displays brilhantes de 19 a 27 polegadas
Touchscreens anti-reflexo com a tecnologia PCAP TouchPro® da indústria da Elo oferecem amplos ângulos de visão com clareza, resolução e transmissão de luz impecáveis para uma resposta de toque precisa e imagens vívas. Com até 10 toques ativados, os monitores da série 03, oferecem uma experiência semelhante a um tablet.
Bem adequado para ...
Os monitores Touchscreen de grau médico da série 03 oferecem flexibilidade para instalação em diversos ambientes de assistência médica - desde salas de exame e clínicas de laboratório até check-in do paciente e check-out da farmácia. Se você precisa de um Touchscreen em uma estação de enfermagem para permitir o suporte de cuidados diretos ou indiretos ao paciente ou como um diretório para ajudar os pacientes e os visitantes a contornar o centro de saúde, a linha de monitores da série 03 pode suportar uma maior comunicação entre pacientes, sua família e amigos e prestadores de cuidados de saúde.*
Enfermaria
Sala de
Pacientes
Diretório
Clínica de
laboratório
Farmácia
* Este produto não é um “dispositivo médico” aprovado pela FDA ou aprovado pela FDA e não é compatível com ISO-13485. Dependendo do uso pretendido, certificações adicionais podem ser necessárias.
Pronto para dispositivos médicos
Com uma linha completa de tecnologias de toque e soluções de exibição, a Elo pode ajudar a desenvolver e personalizar produtos para praticamente qualquer dispositivo médico, incluindo ventiladores, máquinas de anestesia, monitores de diagnóstico, dispensadores de medicamentos e muito mais. De salas de cirurgia a salas de pacientes, laboratórios e em qualquer lugar onde a assistência médica é fornecida, os produtos Elo são adequados para aplicações médicas em que a qualidade e o desempenho de toque consistentes e duradouros são críticos.
Mostrado: Sistema ROSA® com monitor touchscreen de nível médico Elo
Questões de Privacidade
A tela de privacidade opcional fornece uma proteção física para informações de saúde privadas ou dados administrativos confidenciais. Se você é um médico ou um paciente, questões de privacidade.
Consiga um controle sobre isso
Alguns aplicativos de saúde exigem uma exibição com flexibilidade de movimento para apoiar a consulta / check-up com um paciente. Com alças conectadas ao monitor, um médico pode mover facilmente a exibição para a orientação que se encaixa durante o horário.
Montagem com flexibilidade
Entregar uma experiência contínua de atendimento ao paciente, do check-in ao check-out é importante, então a colocação é importante. Os monitores podem ser montados em um suporte ou qualquer montagem compatível com a configuração VESA - permitindo que os integradores atinjam os requisitos exigidos pelos prestadores de cuidados de saúde.
Conexões
HDMI
VGA
Alto-falantes integrados
(HDMI ou Line-In)
USB 2.0
Touch USB
A
Vantagem Elo
Customização
A Elo oferece soluções personalizadas com tudo, desde pequenas modificações até criar projetos. Se você precisar de algo personalizado, a Elo está aqui para ajudá-lo a criá-lo.
Alcance global
Os produtos Elo são distribuídos e disponíveis em todo o mundo. A cada 21 segundos, uma tela sensível ao toque Elo está instalada em algum lugar do mundo.
Ciclo de Vida Longa
Fazemos tudo o que estiver ao nosso alcance para minimizar as mudanças de design e mantivemos alguns monitores disponíveis por mais de sete anos.
Construído para durar
Os monitores de tela sensível da série 03 para área médica oferecem qualidade e confiabilidade. A Elo é conhecida e apoiada por nossa garantia padrão de 3 anos com uma extensão opcional para 5 anos. Nós projetamos, construímos e somos responsáveis pela solução completa, com o toque integrado desde o início.
Especificações
-
Técnico
Modelos
TouchPro PCAP Preto (Mundial) - E124537
TouchPro PCAP Branco (Mundial) - E124347Cor do Monitor
Branco ou Preto
Tecnologia do Touch
PCAP (TouchPro® - Capacitiva projetada) - 10 toques
Tamanho da diagonal
21,5'' diagonais, LCD (LED) TFT matriz ativa
Proporção da tela
16:9
Área ativa
18,74" x 10,54" / 467,06 mm x 267,78 mm
Resolução
1920 x 1080 a 50, 60Hz
Outras resoluções suportadas
640 x 480 a 60Hz
640 x 400 a 70Hz
720 x 400 a 70Hz
800 x 500 a 60Hz
800 x 600 a 56Hz, 60Hz
1024 x 768 a 60Hz
1280 x 720 a 58Hz, 60Hz
1280 x 800 a 60Hz
1280 x 1024 a 60Hz
1366 x 768 a 60Hz, 60Hz RB
1440 x 900 a 60Hz, 60Hz RB
1680 x 1050 a 60Hz, 60Hz RB
1920 x 1080 a 50Hz, 60HzÂngulo de visão
Horizontal: ±89° ou 178° total / Vertical: ±89° ou 178° total
Número de cores
16.7 milhões
Brilho (típico)
Panel LCD: 250 nits
PCAP: 225 nitsTempo de resposta (típico)
25 mseg.
Razão de contraste
1000:1
Interface do touch
USB
Tratamento da superfície
Anti-reflexo
Visualização na tela (OSD)
Acessível através dos botões ao longo da parte inferior.
Controles: Menu, Power, Para cima, Para baixo, Selecionar
Configurações: Brilho, Contraste, Relógio, Fase, posição H, posição V, ajuste automático, relação de aspecto, nitidez, temperatura da cor, tempo limite OSD, idioma OSD, Volume, Mudo, Padrões de Recuperação, Seleção de áudio, LED de alimentação ON/OFF
Idiomas: inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês, coreano, russo
Bloqueios: OSD, PowerPortas de E/S
VGA
HDMI
Tomada de combinação
DC Jack
USB Tipo B
USB 2.0 Tipo A
4x Micro USBAuto falantes
Dois alto-falantes internos 2W
Formato da entrada de vídeo
VGA (cabo de conexão macho VGA DE-15 (DB-15) incluso)
HDMI (cabo HDMI incluso)Entrada da frequência de vídeo
Horizontal: 30 – 82KHz
Vertical: 50 - 75HzConsumo de energia (típico)
Monitor + adaptador CA/CC
Ligado: 22,5W
Hibernando: 0,8W
Desligado: 0,35WTensão de entrada
12V CC +/- 5%; 100-240V CA, 50/60Hz
Conector de entrada
Conector de alimentação coaxial (diâmetro externo do pino de 2,1 mm, diâmetro interno do cilindro de 6,4 mm)
Montagem periférica
4 x portas laterais Micro USB (superior, inferior, esquerda, direita)
Dimensões do monitor (com suporte)
15,11" x 20,74" x 7,61" / 383,8 mm x 526,9 mm x 193,4 mm
Dimensões da Caixa
24,29" x 18,78" x 10,24" / 617 mm x 477 mm x 260 mm
Peso (com o pedestal)
14,88 lbs / 6,75 kg
Peso (sem o pedestal)
10,47 lbs / 4,75 kg
Peso (embalado)
23,81 lbs / 10,8 kg
Temperatura de operação
0°C a 40°C / 32°F a 104°F
Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80%; Armazenamento: 10% a 95%
Vedado
Touchscreen selado ao bezel
Touchscreen selado ao LCDMTBF - Tempo médio entre falhas
50.000 horas demonstradas
Opções de montagem

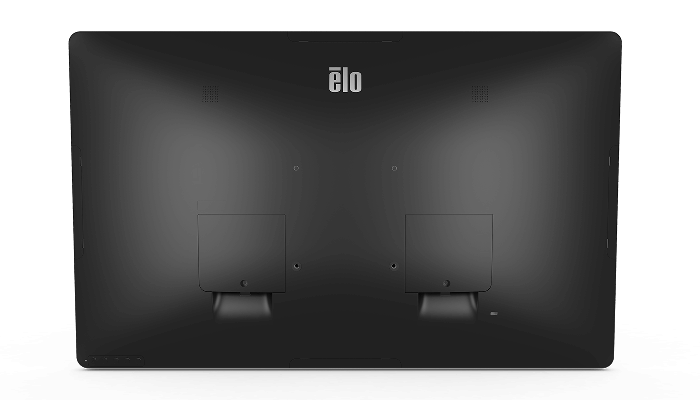

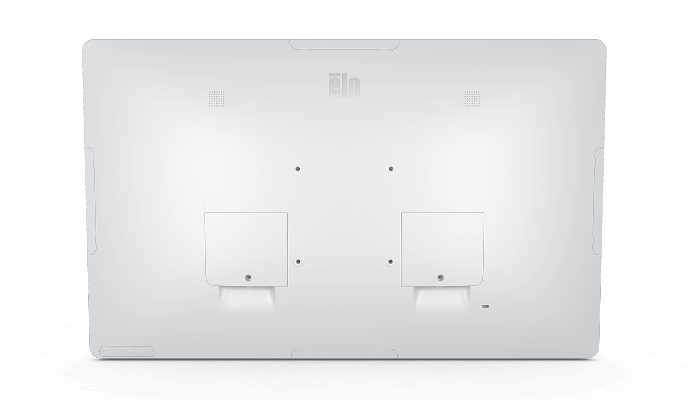

Interface de montagem VESA de 4 furos de 100 mm na parte traseira da unidade
Garantia
3 anos
Opções de serviço estendido
Cobertura de garantia de 4 anos - Elo N/P: E898247
Cobertura de garantia de 5 anos - Elo N/P: E898449
Cobertura de garantia de 3 anos + AUR - Elo N/P: E898648
Cobertura de garantia de 4 anos + AUR - Elo N/P: E894921
Cobertura de garantia de 5 anos + AUR - Elo N/P: E895125Aprovações e declarações reguladoras
Canadá CUL, IC
China CCC
Europa CE
Korea KCC
Taiwan BSMI
Estados Unidos FCC, UL
Japão VCCI
CB internacional
Australia RCM
Rússia EAC
México CoC
India BIS
RoHS, China RoHS, REEE, ALCANCE
UL: AAMI / ANSI ES60601-1: 2005 / (R) 2012 e A1: 2012, C1: 2009 / (R) 2012 e A2: 2010 / (R) 2012 / IEC 60601-1 Ed. 3.1
cUL: (CAN / CSA-C22.2 NO 60601-1: 14 / IEC60601-1 Ed. 3.1
CB: IEC 60601-1: 2005 + A1: 2012 (Ed. 3.1)
CE: IEC 60601-1-2: 2014 (Ed. 4)
Gestão de riscos: ISO 14971: 2007 + EN ISO 14971: 2012
Usabilidade: IEC 60601-1-6: 2010 + A1: 2013 (Ed. 3.1), IEC 62366: 2007 + A1: 2014 (Ed. 1.1)Proteção de entrada
IP54 todo o gabinete
Cabos de força
Cabo de alimentação da América do Norte - C13 - Elo P/N: E593865
Cabo de alimentação da Austrália - C13 - Elo P/N: E594067
Cabo de alimentação da Europa - C13 - Elo P/N: E594264
Cabo de alimentação da Korea - C13 - Elo P/N: E594466
Cabo de alimentação da China - C13 - Elo P/N: E594670
Cabo de alimentação da Taiwan - C13 - Elo P/N: E594869
Cabo de alimentação da Japão - C13 - Elo P/N: E793799O que está na caixa
Touchmonitor
Guia de Instalação Rápida, Etiqueta EEI, Fonte de alimentação (E795350 ou E323104), cabo de alimentação NA, cabo de alimentação da UE, cabo VGA, cabo HDMI, cabo USB de toque, cabo de áudio, 3x amarradores de caboSubstituição da fonte de alimentação CC
Fonte de Alimentação - 65W - Elo P/N: E593253
Periféricos opcionais
Leitor de tarja magnética (MSR) - Elo P/N: E001002
Leitor de tarja magnética (Branco MSR) - Elo P/N: E352392
Caneta stylus PCAP - Elo P/N: E066148
Tela de privacidade de 22 polegadas - Elo P/N: E352783
Alças do Monitor Elo - 1 conjunto - Elo P/N: E352196Suportes, Montarias e Kits
Kit de suporte de parede - Elo N/P: E143088
Suporte de estante (75mm ou 100mm VESA) - Elo N/P: E043382
Suporte de montagem em poste (75mm ou 100mm VESA) - Elo N/P: E045151
Kit de cabos 1,8m - Elo N/P: E408193
Suporte Elo 1902/3-2202/3 - Preto (100 mm VESA) - Elo N/P: E804330
Suporte Elo 1902/3-2202/3 - Branco (100 mm VESA) - Elo N/P: E808963
