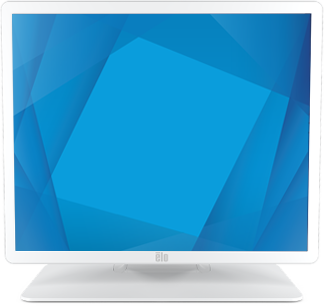

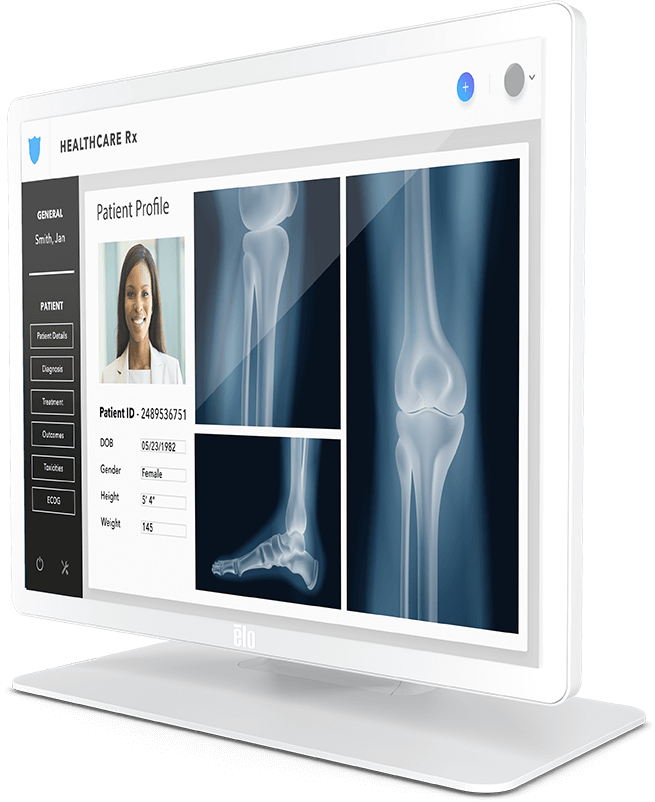

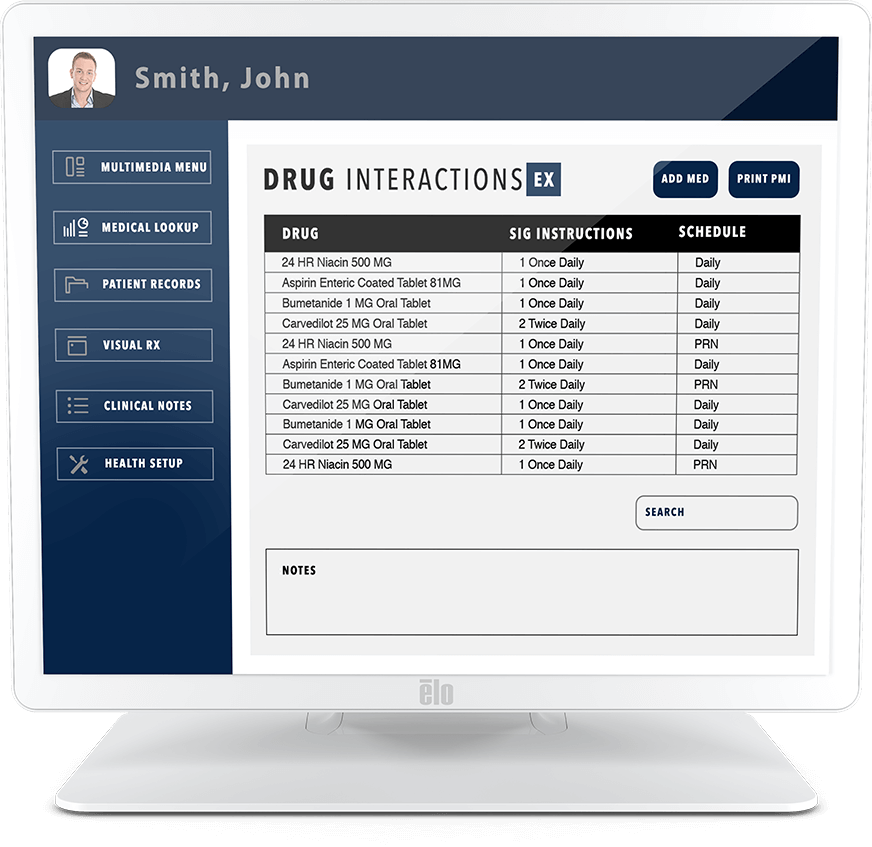

Monitor da tela de toque de 19 polegadas 1903LM para o grau médico

Especificações

• Técnico

  ---

  Modelos

  TouchPro PCAP Branco com suporte - E658586
  TouchPro PCAP Preto com suporte - E658394
  TouchPro PCAP Branco sem suporte - E380665
  TouchPro PCAP Preto sem suporte - E380478

  Cor do Monitor

  Branco ou Preto

  Tecnologia do Touch

  PCAP (TouchPro® - Capacitiva projetada) - 10 toques

  Tamanho da diagonal

  19'' diagonais, LCD (LED) TFT matriz ativa

  Proporção da tela

  5:4

  Área ativa

  14,76" x 11,80" / 374,78 mm x 299,83 mm

  Resolução

  1280 x 1024 a 60Hz

  Outras resoluções suportadas

  640 x 480 a 60Hz
  720 x 400 a 70Hz
  640 x 400 a 70Hz
  800 x 500 a 60Hz
  800 x 600 a 56, 60Hz
  1024 x 768 a 60Hz
  1280 x 720 a 58Hz, 60Hz
  1280 x 800 a 60 Hz
  1280 x 1024 a 60Hz

  Ângulo de visão

  Horizontal: ±89° ou 178° total / Vertical: ±89° ou 178° total

  Número de cores

  16.7 milhões

  Brilho (típico)

  Panel LCD: 250 nits
  TouchPro PCAP: 225 nits

  Tempo de resposta (típico)

  14 mseg.

  Razão de contraste

  1000:1

  Interface do touch

  USB, serial (via VGA)

  Tratamento da superfície

  Anti-reflexo



  Visualização na tela (OSD)

  Acessível através dos botões ao longo da parte inferior.

  Controles: Menu, Power, Para cima, Para baixo, Selecionar

  Configurações: Brilho, Contraste, Relógio, Fase, posição H, posição V, ajuste automático, nitidez, temperatura da cor, tempo limite OSD, idioma OSD, Volume, Mudo, Padrões de Recuperação, Seleção de áudio, LED de alimentação ON/OFF, Touch Thru, Touch Interface, DICOM

  Idiomas: inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês, coreano, russo

  Bloqueios: OSD, Power

  Portas de E/S

  VGA (RS232 touch com suporte via E810917)
  HDMI
  Tomada de combinação
  DC Jack
  USB Tipo B
  USB 2.0 Tipo A
  4x Micro USB

  Auto falantes

  Dois alto-falantes internos 2W

  Formato da entrada de vídeo

  VGA (cabo de conexão macho VGA DE-15 (DB-15) incluso)
  HDMI (cabo HDMI incluso)

  Entrada da frequência de vídeo

  Horizontal: 30 – 82KHz
  Vertical: 50 - 75Hz

  Consumo de energia (típico)

  Monitor + adaptador CA/CC
  Ligado (padrão - 80% de brilho): 14,53 W
  Ligado (típico - 100% de brilho): 16,36 W
  Hibernando: 0,79 W
  Desligado: 0,37 W

  Tensão de entrada

  12V CC +/- 5%; 100-240V CA, 50/60Hz

  Conector de entrada

  Conector de alimentação coaxial (diâmetro externo do pino de 2,1 mm, diâmetro interno do cilindro de 6,4 mm)

  Montagem periférica

  4 x portas laterais Micro USB (superior, inferior, esquerda, direita)

  Dimensões do monitor (sem suporte)

  16,91" x 13,96" x 1,64" / 429,60 mm x 354,60 mm x 41,6 mm

  Dimensões do monitor (com suporte)

  16,91" x 15,65" x 7,61" / 429,60 mm x 397,65 mm x 193,40 mm

  Dimensões da Caixa

  Com suporte: 18,97" x 20,75" x 10,24" / 482 mm x 527 mm x 260 mm
  Sem suporte: 18,97" x 20,75" x 7,47" / 482 mm x 527 mm x 190 mm

  Peso (sem embalagem)

  Com suporte: 13,9 lbs / 6,3 kg
  Sem suporte: 9,48 lbs / 4,3 kg

  Peso (embalado)

  Com suporte: 21,6 lbs / 9,8 kg
  Sem suporte: 15,04 lbs / 6,82 kg

  Temperatura de operação

  0°C a 40°C / 32°F a 104°F

  Temperatura de armazenamento

  -20°C a 60°C / -4°F a 140°F

  Umidade

  Operacional: 20% a 80%; Armazenamento: 10% a 95% (Temperatura máxima de bulbo úmido de 38,7 ℃)

  Vedado

  Touchscreen selado ao bezel
  Touchscreen selado ao LCD

  MTBF - Tempo médio entre falhas

  50.000 horas demonstradas

  Opções de montagem

  Interface de montagem VESA de 4 furos de 100 mm na parte traseira da unidade

  Garantia

  3 anos

  Opções de serviço estendido

  Cobertura de garantia de 4 anos - Elo N/P: E898247
  Cobertura de garantia de 5 anos - Elo N/P: E898449
  Cobertura de garantia de 3 anos + AUR - Elo N/P: E898648
  Cobertura de garantia de 4 anos + AUR - Elo N/P: E894921
  Cobertura de garantia de 5 anos + AUR - Elo N/P: E895125

  Aprovações e declarações reguladoras

  Canadá CUL, IC
  China CCC
  Europa CE
  Reino Unido UCKA
  Korea KCC
  Taiwan BSMI
  Estados Unidos FCC, UL
  Japão VCCI
  CB internacional
  Australia RCM
  Rússia EAC
  México CoC
  India BIS
  RoHS, China RoHS, REEE, ALCANCE

  ANSI/AAMI ES60601-1 (2005/(R)2012 + A1:2012, C1:2009/(R)2012 + A2:2010/(R)2012) - Emenda 1 - Data de Revisão 2012/08/21; CAN/CSA-C22.2 No. 60601-1:14 - Edição 3 - Data de Revisão 2014/03
  CB: IEC 60601-1:2005, IEC 60601-1:2005/AMD1:2012, IEC 60601-1:2005/AMD:2020 (Ed 3.2)
  CE: IEC 60601-1-2:2014 (Ed. 4)
  Gestão de Risco: ISO 14971:2019
  Usabilidade: IEC 60601-1-6:2010/AMD2:2020, IEC 62366:2017

  DICOM

  DICOM Parte 14 (monitor secundário AAPM)

  Proteção de entrada

  IP54 todo o gabinete

  Proteção contra impactos

  IK06

  Cabos de força

  Cabo de alimentação da América do Norte - C13 - Elo P/N: E593865
  Cabo de alimentação da Austrália - C13 - Elo P/N: E594067
  Cabo de alimentação da Europa - C13 - Elo P/N: E594264
  Cabo de alimentação da Korea - C13 - Elo P/N: E594466
  Cabo de alimentação da China - C13 - Elo P/N: E594670
  Cabo de alimentação da Taiwan - C13 - Elo P/N: E594869
  Cabo de alimentação da Japão - C13 - Elo P/N: E793799

  O que está na caixa

  Touchmonitor, Guia de Instalação Rápida, Etiqueta EEI, Fonte de alimentação (E323104), cabo de alimentação NA, cabo de alimentação da UE, cabo VGA, cabo HDMI, cabo USB de toque, cabo de áudio, 3x amarradores de cabo, Folha de calibração DICOM, 2 x Parafusos da tampa do cabo, 4 x Parafusos VESA (somente para E380478 e E380665), 4 x borrachas (somente para E380478 e E380665, afixar nos furos da VESA)

  Substituição da fonte de alimentação CC

  Fonte de Alimentação - Elo P/N: E593253

  Periféricos opcionais

  Caneta stylus PCAP - Elo P/N: E066148
  Tela de privacidade de 19 polegadas - Elo P/N: E352596
  Alças do Monitor Elo - 1 conjunto - Elo P/N: E352196

  Suportes, Montarias e Kits

  Kit de suporte de parede - Elo N/P: E143088
  Suporte de chão (75mm ou 100mm VESA) - Elo N/P: E048069
  Suporte de Pólo - 6 polegadas (75mm ou 100mm VESA) - Elo N/P: E047458
  Suporte de Pólo - 12 polegadas (75mm ou 100mm VESA) - Elo N/P: E047663
  Suporte de Pólo - 18 polegadas (75mm ou 100mm VESA) - Elo N/P: E047864
  Kit de cabos 1,8m - Elo N/P: E408193
  Suporte Elo 1902/3-2202/3 - Preto (100 mm VESA) - Elo N/P: E804330
  Suporte Elo 1902/3-2202/3 - Branco (100 mm VESA) - Elo N/P: E808963
  Cabo Y de vídeo VGA e toque serial - Elo N/P: E810917
  Montagem VESA para monitores 02/03 em suportes de balcão e de chão Wallaby – Elo N/P: E698263
