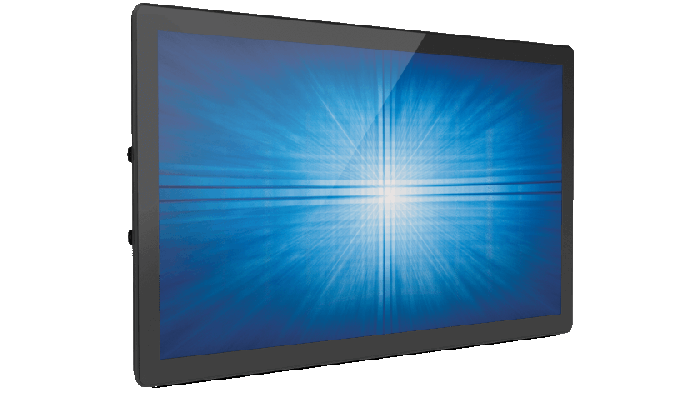

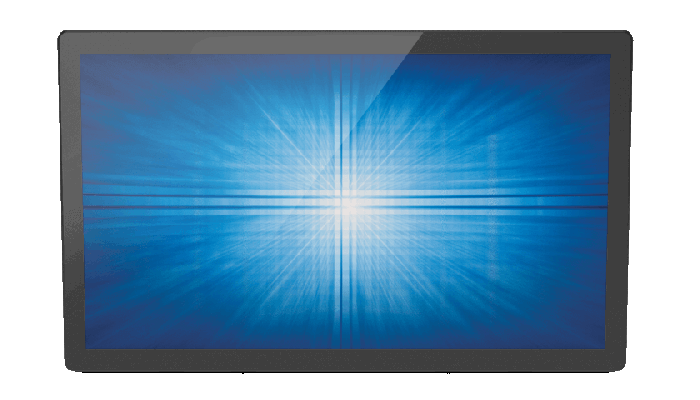

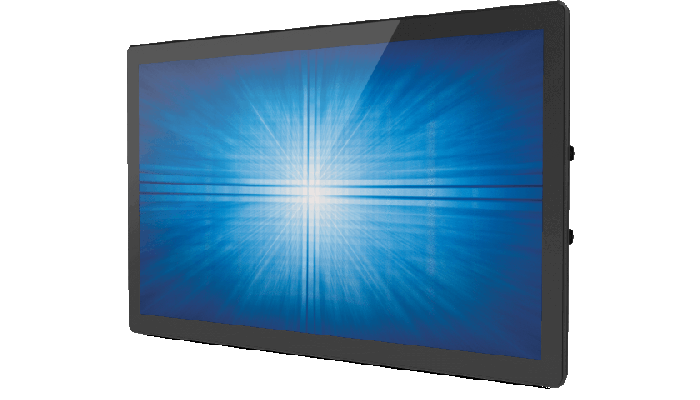

Touchscreen Open Frame 23.8" 2495L (Rev A)
Por favor, veja o último modelo - 2495L.
Mais brilhante com
Elo Open Frames
Os novos quadros abertos interativos do Elo oferecem um design elegante que identifica a Série 90, com um brilho excepcional que varia entre 400 e 1000 NIT. Disponível em tamanhos de 22 a 27 polegadas, as telas PCAP brilhantes e interativas oferecem vidro de ponta a ponta para fácil integração e até 10 toques simultâneos para uma experiência semelhante a um tablet. Com a experiência comprovada e a confiabilidade integrada da Elo, os displays de qualidade industrial oferecem clareza de imagem e transmissividade de luz excepcionais, bem como operação estável com respostas táteis precisas. Os quadros abertos mais brilhantes da Elo oferecem a versatilidade necessária para aplicações em quiosques comerciais, desde automação industrial e jogos até o autosserviço e o varejo.
Ilumine seus quiosques
Crie uma solução de design que capture o público, atraia integradores e diferencie você da concorrência.
Projete sua solução com Elo
Ajudando parceiros a construir quiosques mais inteligentes
Com o EloView® e o Elo Backpack™, gerenciar quiosques é fácil! Combine seu open frame interativo Elo com o Elo Backpack e o EloView para criar uma implantação de arquitetura única, dimensionável e acessível. O Elo Backpack oferece uma solução de computação de baixo consumo de energia, sem estado e sem ventoinhas, rodando o Android 7.1 (Nougat) que, quando combinado com o EloView, permite gerenciar remotamente quiosques prontos para uso com controle de conteúdo e dispositivo integrados.
Flexibilidade para sua instalação
Nossos marcos abertos de qualidade comercial podem ser montadas na horizontal, vertical ou para cima, proporcionando ótima flexibilidade para montagem em qualquer projeto de mesa, quiosque ou gabinete. Nossas estruturas abertas oferecem o que você precisa, mantendo a clareza ideal e a experiência de visualização que você deseja oferecer; se eles parecem diretamente ou em um ângulo, em primeiro plano ou à distância.
Toque através do vidro permitido com PCAP
Nossa tecnologia TouchPro® PCAP suporta a funcionalidade de acesso direto para instalações que exigem uma camada frontal de vidro de até 6 mm de espessura ou soluções que exigem classificações IP específicas. Se você precisa de uma tela embutida ou completamente coberta atrás do vidro, nossas estruturas abertas PCAP robustas são projetadas especificamente para durabilidade em várias aplicações e ambientes, desde quiosques de auto-atendimento ou gabinetes de jogos de alta utilização até máquinas industriais que trabalham em ambientes agressivos.
Quadros Abertos Interativos De 10 a 55 polegadas
1093L 10" (16:10)
1291L 12" (4:3)
1590L 15" (4:3)
1593L 15" (16:9)
1598L 15" (4:3)
1790L 17" (5:4)
1990L 19" (5:4)
1991L 19" (5:4)
2094L 20" (16:9)
2293L 22" (16:9)
2294L 22" (16:9)
2402L 24" (16:9)
2702L 27" (16:9)
3243L 32" (16:9)
4243L 42" (16:9)
4343L 43" (16:9)
5543L 55" (16:9)
Conexões
Construído para uso industrial e comercial
Nós nos orgulhamos de ser um fabricante líder no mercado - projetando e construindo a solução completa com toque integrado desde o início. Nossas soluções touchscreen robustas oferecem flexibilidade para diversos ambientes e foram submetidas a testes rigorosos para garantir a vida útil mais longa possível para o nosso produto e para maximizar seu ROI.
-
Apoiado por nossa garantia padrão de 3 anos com uma extensão opcional para 4 ou 5 anos
-
Proteção térmica integrada via sensor térmico interno e firmware
-
Em conformidade com UL-60950, teste de impacto IK-07 e contato GLI ESD 27kV ar / 8kV
-
Suporte de ciclo de vida de OEM para transição de componentes e produtos
-
Adequado para uso 24 horas por dia, 7 dias por semana em qualquer tráfego intenso ou ambiente hostil
-
Projetado e testado para garantir confiabilidade e vida longa
Especificações
-
Técnico
Modelos
TouchPro PCAP (Mundial) - E146266
Cor do Monitor
Preto
Tecnologia do Touch
PCAP (TouchPro® - Capacitiva projetada) - 10 toques
Interface do touch
USB 2.0
Tamanho da diagonal
23,8'' diagonais, LCD (LED) TFT matriz ativa
Visualização na tela (OSD)
Acessível através de interruptores nas unidades conectadas à caixa de controle de OSD.
Controles: Menu, para cima, para baixo, ligar/desligar
Configurações: Brilho, contraste, relógio, fase, posição H, posição V, Auto-Ajuste, nitidez, temperatura de cor, tempo de OSD, idioma de OSD, posição H de OSD, posição V de OSD, recuperar os padrões, prioridade do vídeo, informações, toque em modo hibernar, tocar através
Idiomas: Inglês, francês, italiano, alemão, espanhol, chinês simplificado, chinês tradicional, japonês
Bloqueios: OSD, ligar/desligarProporção da tela
16:9
Área ativa
20,75" x 11,67" / 527,04 mm x 296,46 mm
Resolução
1920 x 1080
Outras resoluções suportadas
640 x 480 60Hz
720 x 400 70Hz
800 x 500, 60Hz
800 x 600 56, 60Hz
1024 x 768 60Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB
1920 x 1080 50, 60HzÂngulo de visão
Horizontal: ±89° ou 178° total / Vertical: ±89° ou 178° total
Número de cores
16.7 milhões
Brilho (típico)
Painel LCD: 400 nits
PCAP: 360 nitsTempo de resposta (típico)
14 mseg.
Razão de contraste
1000:1
Portas de E/S
USB TypeB, RJ45 para a chave remota OSD, VGA, HDMI, DisplayPort, 12V D/C
Formato da entrada de vídeo
HDMI V1.3 Tipo A receptáculo para entrada HDMI
VGA analógico no conector fêmea DB-15
DisplayPort v1.1a - Suporta versões posteriores da entrada de vídeo DisplayPortEntrada da frequência de vídeo
Horizontal: 30 - 82 KHz
Vertical: 50 - 75 HzInterface de vídeo
Porta HDMI, VGA e Display
Poder
CC externa - fonte de alimentação opcional (vendida separadamente)
Conector da entrada do monitor: Conector de alimentação coaxial (diâmetro externo do pino 2,0mm (+0,0 -0,1mm), diâmetro externo do cilindro 6,4mm (+/- 0,3mm), profundidade do cilindro 8,8mm (+/- 0,3mm))
Rango de Voltaje de entrada do monitor: 12 VCC +/- 5%
Conector de Potência de Saída do Adaptador: Plug da tomada DC (diâmetro interno do pino de 2,1MM (+/- 0,1 mm), diâmetro externo do cilindro de 5,5 mm (+/- 0,05 mm), comprimento do cilindro de 9,5 mm (+/- 0,3 mm))
Faixa de tensão de entrada do adaptador: 100-240 VAC
Freqüência de entrada: 50-60 HzConsumo de energia (típico)
Monitor + adaptador
Ligado: 29,5 W
Hibernando do PC: 0,85 W
Desligado: 0,5 WDimensões

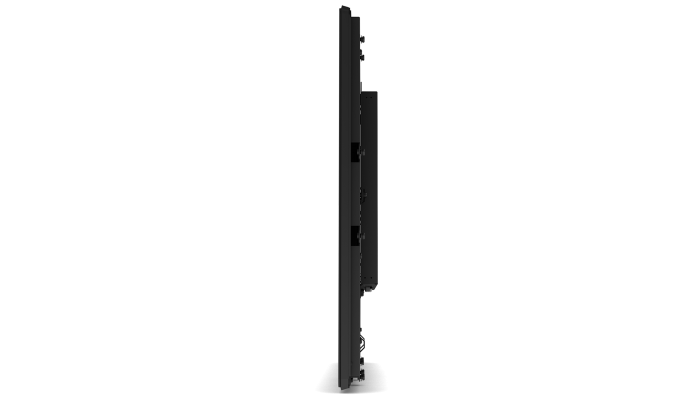

22,41" x 13,43" x 1,46" / 569,2 mm x 341,1 mm x 37 mm
Dimensões da Caixa
27,24" x 17,8" x 7,48" / 692 mm x 452 mm x 190 mm
Peso (sem embalagem)
12,47 lbs / 5,65 kg
Peso (embalado)
16,7 lbs / 7,57 kg
Temperatura de operação
0°C a 40°C / 32°F a 104°F
Temperatura de armazenamento
-20°C a 60°C / -4°F a 140°F
Umidade
Operacional: 20% a 80%
Armazenamento: 10% a 95%Vedado
Touchscreen selado ao bezel; Touchscreen selado ao LCD
MTBF - Tempo médio entre falhas
50.000 horas demonstradas
Garantia
3 anos
Opções de serviço estendido
Cobertura de garantia de 4 anos - Elo N/P: E898247
Cobertura de garantia de 5 anos - Elo N/P: E898449
Cobertura de garantia de 3 anos + AUR - Elo N/P: E898648
Cobertura de garantia de 4 anos + AUR - Elo N/P: E894921
Cobertura de garantia de 5 anos + AUR - Elo N/P: E895125Aprovações e declarações reguladoras
RCM Austrália; cUL, IC Canadá; CCC China; CE TUV Europa; VCCI Japão; KCC Coreia; CoC México; BSMI Taiwan; UL, FCC Estados Unidos; CB Internacional; RoHS, RoHS China, WEEE
Conformidade
Compatível com ESD de contato GLI 27 kV ar / 8 kV
Cumple com a norma UL 60950
Compatível com impacto IK07Opções de montagem

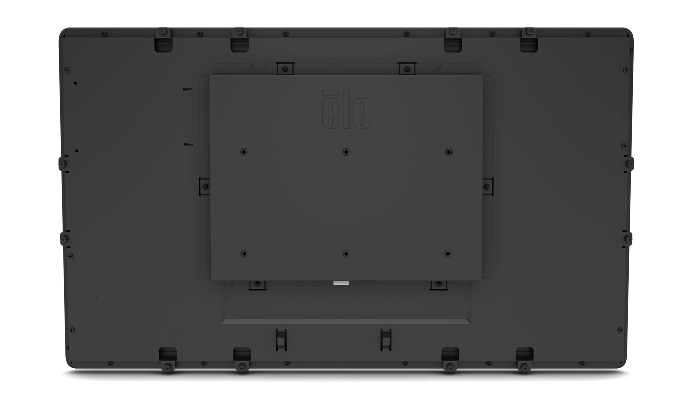

Suporte VESA 200x100mm na parte traseira da unidade
Interface de montagem de 4 furos nos quatro lados.
Montagem embutida com suportes incluídosO que está na caixa
Cabo HDMI
Cabo USB Toque
Cabo VGA
Remoto OSD (Visualização em Pantalla) RJ45
Suportes de montagem embutidos com parafusos
Guia de instalação rápida
Etiqueta EEI
Folha de informações do Japão Classe-B TMOpções / Periféricos / Upgrades
OSD remoto (RJ45) - Elo P/N: E483757
Elo Backpack® - Elo P/N: E611864
Elo Backpack® 3.0 - Elo P/N: E901355
Kit de cabos sobressalente (Cabos HDMI, VGA, USB e Serial) - Elo P/N: E546861
Kit de cabo DVI-D para HDMI -Elo P/N: E538507
Kit de cabo DP para DP - Elo P/N: E582895
Fonte de alimentação e kit de cabos para norteamericana - Elo P/N: E005277
Fonte de alimentação e kit de cabos para europeia e coreana - Elo P/N: E571601
Fonte de alimentação e kit de cabos para Reino Unido - Elo P/N: E180092
Fonte de alimentação e kit de cabos para chinesa - Elo P/N: E558862
Fonte de alimentação e kit de cabos para taiwanesa - Elo P/N: E818655
Fonte de alimentação e kit de cabos para japonesa - Elo P/N: E182546
Fonte de alimentação e kit de cabos para argentina - Elo P/N: E887099
Fonte de alimentação e kit de cabos para australia - Elo P/N: E637593
Suporte de montagem embutida Elo 24” de largura - Elo P/N: E000879
Conversor DC 24V/DC 12V - Elo P/N: E239980Opção caneta PCAP opcional
E066148
